Какие розетки, выводы и коммуникации предусмотреть до заказа кухни

Короткий ответ

Сначала определите, где будут мойка, холодильник, посудомоечная машина, духовка, варочная панель, вытяжка, микроволновка, мелкая техника и возможный остров. Затем для каждого прибора проверьте его паспорт: мощность, способ подключения, длину кабеля, требования к вентиляции и расположению коммуникаций.

Только после этого имеет смысл фиксировать на стенах и в полу:

• розетки рабочей зоны;
• отдельные линии питания мощной техники;
• питание холодильника, посудомоечной машины, духовки, вытяжки и другой встроенной техники;
• холодную и горячую воду;
• канализацию;
• место подключения фильтра, измельчителя или бойлера, если они планируются;
• маршрут воздуховода вытяжки;
• подсветку рабочей зоны и питание её блоков;
• коммуникации для острова или полуострова.

Главный принцип: координаты коммуникаций должны появляться из проекта кухни, а не проект кухни подстраиваться под случайно сделанные выводы.

Начинать нужно не с розеток, а с оборудования

В интернете легко найти десятки схем с подписями вроде «розетки снизу — 300 мм от пола, над столешницей — 1100 мм, вытяжка — 2100 мм». Такие картинки удобны как иллюстрация принципа, но опасны как рабочий чертёж.

Высота столешницы бывает разной. Духовой шкаф может стоять под варочной панелью или в пенале. Холодильник может быть отдельностоящим или встроенным. У одной посудомоечной машины кабель и шланги допускают подключение слева, у другой — только в определённой зоне. Даже внутри одной марки требования отличаются от модели к модели.

Производители техники прямо указывают, что монтажные размеры и расположение подключения зависят от конкретного прибора. Например, Bosch в инструкциях к встраиваемой технике отдельно задаёт допустимую зону питания, требования к доступу и вентиляционным зазорам. Для посудомоечных машин производители требуют предусматривать воду, слив и электропитание до установки прибора и сохранять возможность обслуживания соединений.

Поэтому до штробления стен желательно иметь хотя бы рабочую таблицу:

Электрика: нормативный минимум — это не готовый проект кухни

В действующей редакции СП 256.1325800.2016 для кухни квартиры предусмотрено не менее четырёх розеток на 10(16) А. Это нижняя нормативная граница, а не рекомендация для современной кухни с холодильником, посудомоечной машиной, духовкой, вытяжкой, СВЧ и несколькими приборами на столешнице.

На практике считать нужно не «сколько розеток положено», а сколько потребителей подключается постоянно и сколько свободных точек нужно в рабочей зоне.

Удобно разделить электрику на три группы.

1. Стационарная и встроенная техника

Для каждого постоянно подключённого прибора заранее определяется своя точка или способ стационарного подключения:

• холодильник;
• посудомоечная машина;
• духовой шкаф;
• варочная панель;
• вытяжка;
• встроенная микроволновка;
• кофемашина;
• винный шкаф;
• измельчитель пищевых отходов;
• бойлер, если он находится на кухне.

Это не означает, что каждому прибору всегда нужна обычная бытовая розетка. Например, для мощной варочной панели способ подключения определяется её паспортом и проектом электрики. Для однофазной электроплиты СП 256 предусматривает отдельную групповую линию; параметры кабеля и защитных аппаратов для конкретной техники должен рассчитывать специалист.

2. Розетки рабочей зоны

Составьте список того, что реально используется на столешнице:

• чайник;
• кофеварка или кофемашина;
• тостер;
• блендер;
• миксер;
• мясорубка;
• мультиварка;
• кухонный комбайн;
• зарядка телефона;
• ноутбук или планшет.

Часть приборов стоит постоянно, часть подключается на несколько минут. Поэтому лучше распределить несколько групп розеток по рабочим участкам, чем сделать один большой блок в углу и потом тянуть кабели через мойку или варочную поверхность.

Универсальной нормативной высоты для этих розеток нет: их положение выбирают относительно фактической высоты столешницы, фартука, верхних шкафов и техники.

3. Свет и сервисные потребители

Отдельно планируют:

• подсветку столешницы;
• декоративное освещение;
• подсветку внутри шкафов;
• датчики или выключатели;
• блоки питания светодиодных лент;
• питание роутера, акустики или умных устройств, если они действительно будут на кухне.

Блок питания подсветки не стоит намертво замуровывать без доступа. Любой драйвер или трансформатор когда-нибудь может потребовать замены.

Где не стоит размещать розетки

Самая частая ошибка — поставить розетку «точно за прибором». Иногда это работает, но у встраиваемой техники за корпусом просто нет запаса глубины под вилку, кабель или выступающий механизм розетки.

Безопаснее исходить из трёх правил:

1. Подключение должно соответствовать монтажной инструкции конкретного прибора.
2. К точке отключения должен сохраняться разумный доступ для обслуживания.
3. Розетка не должна мешать технике занять проектное положение.

Для посудомоечной машины производители часто предусматривают вывод кабеля, воды и слива в соседний модуль. Это позволяет вынуть машину для сервиса, не разбирая половину кухни.

Отдельное важное ограничение: СП 256 не допускает размещать розетки под и над мойками. Поэтому идея «спрячем всё прямо под чашей мойки» плоха не только из-за риска протечки. Питание посудомоечной машины, измельчителя или фильтра следует разместить так, чтобы оно не попадало в прямую зону мойки и одновременно оставалось доступным.

Если кухня газифицирована, действует ещё одно правило ПУЭ: минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановки до газопровода — 0,5 м.

Нужно ли делать отдельные линии на кухонную технику

Да, для части нагрузки это нормальная и правильная практика, а для электроплиты отдельная линия прямо предусмотрена СП 256.

Но готовой формулы «на духовку автомат такой-то, на варочную панель кабель такой-то» без конкретной техники давать нельзя. Нужны:

• паспортная мощность прибора;
• однофазное или многофазное подключение;
• длина и способ прокладки кабеля;
• сечение проводника;
• допустимый ток;
• выбранный автомат;
• устройство дифференциальной защиты;
• возможности существующего квартирного ввода.

ПУЭ для групповых сетей, питающих штепсельные розетки, предусматривает УЗО с номинальным отключающим дифференциальным током не более 30 мА. Конкретную схему щита — отдельные автоматы, УЗО или дифавтоматы — должен собирать электрик, а не мебельщик.

Важно: кухонный проект должен сообщить электрику координаты и список потребителей. Расчёт электрической сети остаётся задачей специалиста по электрике.

Вода и канализация: предусмотреть не только мойку

Минимальный набор под обычную мойку — холодная вода, горячая вода и канализация. Но современная кухня часто добавляет ещё несколько потребителей:

• посудомоечную машину;
• фильтр питьевой воды;
• систему обратного осмоса;
• измельчитель отходов;
• стиральную машину, если она стоит на кухне;
• холодильник с подачей воды или льдогенератором;
• небольшой бойлер.

Для каждого подключения важно заранее понять не только «куда вывести трубу», но и останется ли к ней доступ после установки тумбы, мусорного ведра, фильтра и сифона.

Производители посудомоечных машин отдельно требуют доступный запорный вентиль и рекомендуют располагать подключение так, чтобы шланги и кабель позволяли выдвинуть прибор для обслуживания. Это хороший универсальный принцип и для остальных инженерных соединений кухни.

Что обязательно проверить у сантехника

• где расположены запорные краны;
• можно ли перекрыть отдельный прибор, не отключая всю квартиру;
• не перегибаются ли шланги;
• остаётся ли место для сифона, фильтра и мусорного ведра;
• есть ли доступ к разъёмным соединениям;
• правильно ли организован самотечный слив;
• не конфликтуют ли трубы с задними стенками и ящиками мебели.

Не стоит выбирать высоту канализационного вывода по случайной картинке. Она зависит от положения мойки, сифона, состава оборудования и реальной трассы канализации.

Вытяжка и вентиляция — это две разные задачи

Кухонная вытяжка над варочной поверхностью и вентиляция помещения связаны, но не взаимозаменяемы.

Сначала нужно решить, какая вытяжка будет установлена:

• рециркуляционная — очищает воздух фильтрами и возвращает его в помещение;
• с отводом воздуха — требует заранее спроектированного воздуховода.

У вытяжки с отводом необходимо знать:

• положение патрубка;
• рекомендуемый диаметр воздуховода;
• допустимую длину трассы;
• количество поворотов;
• место выхода;
• расположение розетки или электрического вывода.

Производители рекомендуют делать воздуховод коротким, по возможности прямым и не уменьшать его сечение без необходимости: длинная трасса, много поворотов и слишком маленький диаметр снижают производительность и повышают шум.

В многоквартирном доме нельзя просто врезать моторную вытяжку в общую шахту

В актуальной редакции СП 60.13330.2020 прямо указано: подключение к общедомовой системе вентиляции дополнительных устройств — кухонных вытяжек с вентилятором, бытовых вентиляторов и т. п. — не допускается.

Поэтому до изготовления верхних шкафов нужно понять, какая вентиляционная схема вообще допустима в вашем доме. Иногда разумное решение — рециркуляционная вытяжка с сохранением штатной естественной вентиляции. В новостройке может быть предусмотрен отдельный канал для вытяжки. В частном доме можно заранее сделать самостоятельный выброс наружу по проекту.

Не закрывайте штатную вентиляционную решётку мебелью «потому что так красивее» без понимания работы всей системы.

Газовая кухня требует отдельной проверки

Если есть газовая плита, газовая варочная поверхность, газовый котёл или водонагреватель, мебельный проект нельзя рассматривать отдельно от газоснабжения и вентиляции.

СП 402.1325800.2018 задаёт требования к помещениям с газоиспользующим оборудованием, включая вентиляцию и условия размещения. Самовольный перенос газовой трубы, крана или оборудования — не мебельная работа.

До заказа кухни нужно проверить:

• где проходит газопровод;
• где находится запорный кран;
• не закроет ли его шкаф или техника;
• сохраняется ли доступ для осмотра и обслуживания;
• выдерживается ли требуемое расстояние от электрических розеток до газопровода;
• не мешает ли кухня штатной вентиляции;
• допускается ли выбранное место для конкретного газового оборудования.

Если планировка требует переноса газа, сначала решается инженерная и согласовательная часть, и только потом утверждается мебель.

Что предусмотреть для кухонного острова

Остров особенно плохо прощает решения «потом разберёмся», потому что коммуникации часто проходят через пол.

Если на острове будут только ящики и столешница, инженерии может не понадобиться. Но если планируются:

• варочная панель;
• розетки;
• мойка;
• посудомоечная машина;
• подсветка;

нужно заранее спроектировать питание, воду, слив и при необходимости вентиляцию.

Особенно сложен перенос мойки на остров: канализация должна работать самотёком, а значит, нужно проверить возможность трассы и необходимого уклона ещё до устройства чистого пола. Если такой трассы нет, красивый остров на визуализации может оказаться технически неразумным.

Что действительно влияет на результат

Не число розеток само по себе, а пять вещей:

1. Точная планировка мебели. Где проходят корпуса, ящики, задние стенки и цоколь.
2. Конкретная техника. Её размеры, кабели, патрубки и монтажные зоны.
3. Доступ для обслуживания. Возможность отключить прибор, перекрыть воду или заменить блок питания.
4. Нагрузки и защита электросети. Здесь нужен расчёт электрика.
5. Согласованность всех специалистов. Один и тот же план должны видеть мебельщик, электрик и сантехник.

На что обычно обращают слишком много внимания

«Назовите правильную высоту розеток»

Такого одного числа нет. Правильная высота — та, которая соответствует конкретной мебели и технике и не нарушает требований безопасности.

«Сколько розеток должно быть по норме»

Нормативный минимум не отвечает на вопрос удобства. Четырёх розеток формально недостаточно для большинства современных сценариев, если считать все постоянные и временные приборы.

«Спрячем все подключения — чтобы ничего не было видно»

Спрятать можно. Сделать недоступными — нельзя. Красивый фасад не должен требовать демонтажа столешницы, чтобы перекрыть воду или отключить посудомойку.

«Сейчас сделаем электрику, а мебельщики потом подстроятся»

Иногда подстроятся. Но цена такой адаптации — узкие шкафы, потерянные ящики, перенос техники или дополнительные отверстия в готовом фартуке.

Типичные ошибки

• Штробить стены до утверждения планировки кухни.
• Покупать встроенную технику после того, как мебель и подключения уже зафиксированы.
• Считать, что все духовки и варочные панели подключаются одинаково.
• Делать розетку непосредственно за корпусом глубокой встроенной техники без проверки монтажной схемы.
• Собирать все приборы на тройники и удлинители.
• Ставить электрические точки в прямой зоне под мойкой.
• Прятать запорные краны за несъёмными деталями мебели.
• Забывать про питание вытяжки и подсветки.
• Делать воздуховод вытяжки после установки верхних шкафов.
• Подключать моторную вытяжку к общедомовой вентиляции без проверки проектной схемы здания.
• Забывать про фильтр воды, измельчитель, льдогенератор или посудомоечную машину до разводки сантехники.
• Не предусматривать коммуникации острова до стяжки и чистого пола.

Что учитывать в Крыму

Для самой схемы розеток или водопровода отдельной «крымской» нормы нет: здесь важнее конкретный дом и тип инженерных систем.

Региональная специфика проявляется в двух практических ситуациях.

Первая — газифицированные кухни. Если в помещении есть газовое оборудование, проект мебели должен учитывать газопровод, доступ к арматуре, вентиляцию и расстояния до электрики. Эти требования нельзя решать декоративной панелью или шкафом.

Вторая — частный дом. Там больше свободы с отдельным воздуховодом вытяжки, расположением инженерных трасс и кухонным островом, но и больше ответственности: вентиляцию, электрику и канализацию нужно проектировать как систему, а не как набор независимых выводов.

Что предусмотреть в разных ситуациях

Небольшая кухня без сложной встроенной техники

Минимум: холодильник, вытяжка, розетки рабочей зоны, мойка, освещение. Даже здесь полезно сделать запас одной-двух удобных свободных точек на столешнице, а не рассчитывать на удлинитель.

Кухня с посудомоечной машиной и встроенной техникой

Сначала получить монтажные схемы всей техники. Для посудомоечной машины заранее спланировать воду, слив и доступное электропитание. Для духовки и варочной панели — проверить способ подключения и нагрузку.

Кухня с пеналами

Особенно внимательно проверяются розетки для духового шкафа, СВЧ, кофемашины и холодильника. Вилка или кабель не должны попадать в зону, которую полностью занимает корпус прибора.

Кухня с островом

Коммуникации проектируются до пола. Если остров только рабочий — достаточно света и, возможно, розеток. Если на нём мойка или варочная панель, нужна полноценная инженерная проверка.

Кухня с газом

Сначала ограничения газового проекта и вентиляции, затем мебель. Электрические точки — с учётом расстояния до газопровода.

Кухня-гостиная

Важно не только подключение техники, но и шум вытяжки, трасса воздуховода, достаточный воздухообмен и удобное распределение розеток между кухонной и жилой зонами.

Где можно сэкономить, а где не стоит

Можно не покупать сложные выдвижные розеточные блоки, USB-модули и умные выключатели, если вы ими не пользуетесь. Можно отказаться от части декоративной подсветки. Можно оставить резервный вывод без установки дорогого механизма до появления реальной потребности.

Не стоит экономить на:

• достаточном числе линий и правильной защите электросети;
• доступе к запорным кранам и соединениям;
• качественной схеме воды и канализации;
• проверке вентиляции;
• согласовании мощной техники с электриком;
• предварительном проекте кухни до чистовой отделки.

Переделка готового фартука, перенос силовой линии или вскрытие пола почти всегда дороже, чем лишний час на согласование схемы до ремонта.

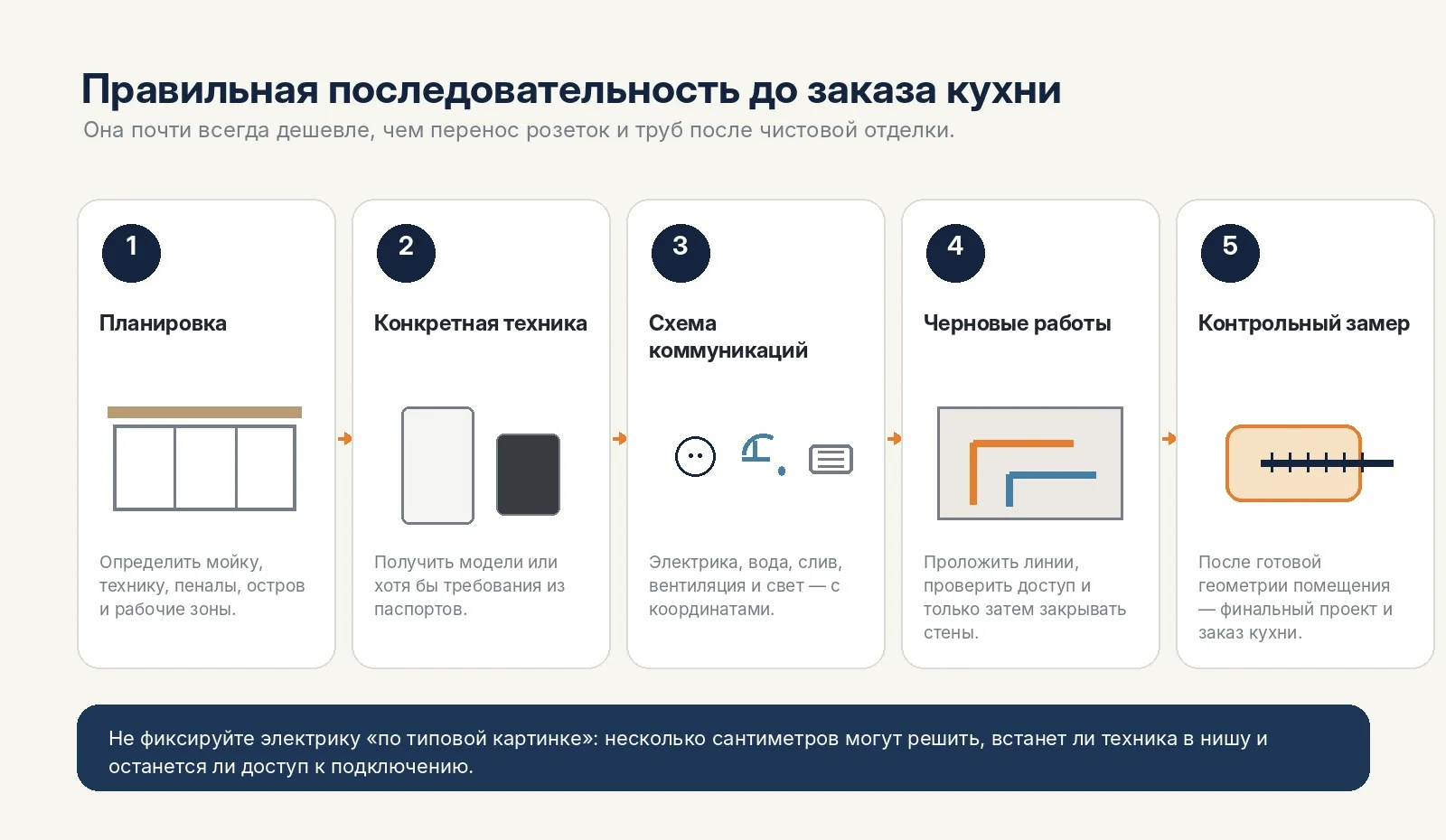

Коротко: что предусмотреть до заказа кухни

1. Финальную планировку гарнитура.
2. Список и желательно модели всей техники.
3. Розетки рабочей зоны по реальным сценариям использования.
4. Отдельные точки или линии для стационарной техники согласно её паспорту.
5. Защиту розеточных групп и расчёт мощной нагрузки у электрика.
6. Воду и канализацию с доступными кранами и соединениями.
7. Питание и коммуникации посудомоечной машины.
8. Вентиляцию и маршрут вытяжки до изготовления верхних шкафов.
9. Подсветку и доступ к блокам питания.
10. Коммуникации острова до устройства чистого пола.
11. При наличии газа — отдельную проверку газопровода, арматуры и вентиляции.
12. Контрольный замер после того, как геометрия помещения и основные инженерные выводы уже определены.

Если эта схема готова, мебельщик проектирует кухню вокруг понятной инженерной основы, а не пытается спасать уже сделанный ремонт.
