Строительство дома на склоне в Крыму: фундамент, подпорные стены и водоотведение

Короткий ответ

На склоне сначала выбирают не фундамент, а принцип работы со всем участком.

Нужно понять:

1. из каких грунтов сложен склон;
2. устойчив ли он в естественном состоянии;
3. что произойдёт после выемки или подсыпки грунта;
4. где проходят поверхностные и подземные воды;
5. как на склон повлияет вес дома;
6. нужны ли подпорные сооружения;
7. куда будет отводиться вода после строительства.

Только после этого можно обоснованно решать, нужен ли ступенчатый фундамент, плита, сваи, заглублённый железобетонный этаж или другое решение.

Важно: хороший фундамент не спасает дом, если теряет устойчивость склон, на котором этот фундамент находится.

Почему строительство на склоне принципиально отличается от строительства на ровном участке

На ровной площадке основная задача фундамента — передать нагрузку дома на грунт без недопустимых осадок и деформаций.

На склоне появляются дополнительные вопросы.

Поэтому вопрос «какой фундамент лучше на склоне?» без информации об участке имеет примерно тот же недостаток, что и вопрос «какое лекарство лучше?» без диагноза.

С чего нужно начинать

1. Топографическая съёмка

Нужно получить реальный рельеф участка:

• отметки высот;
• направление уклона;
• существующие откосы;
• дороги;
• соседние строения;
• водотоки;
• подпорные сооружения;
• инженерные сети.

Оценивать склон только по фотографии или заявленному продавцом перепаду высот недостаточно.

Даже одинаковый общий перепад может выглядеть совершенно по-разному: плавный склон и участок с крутым уступом требуют разных решений.

2. Инженерно-геологические изыскания

Для склона особенно важно знать не только условную «несущую способность грунта».

Нужно понимать:

• последовательность слоёв;
• их толщину;
• прочностные и деформационные свойства;
• наличие насыпных и нарушенных грунтов;
• уровень и характер подземных вод;
• возможные зоны ослабления;
• признаки древних или современных оползневых процессов.

Если участок относится к оползнеопасному или имеет признаки нестабильности, объём исследований должен соответствовать этой задаче.

3. Проверка устойчивости склона

Это отдельная задача от расчёта фундамента.

Инженер должен оценить, устойчив ли склон:

• сейчас;
• после строительства дома;
• после выемки грунта;
• после устройства террас;
• после изменения движения воды;
• при неблагоприятном уровне грунтовых вод;
• при необходимости — с учётом сейсмического воздействия.

И только после этого становится понятно, насколько свободно архитектор может работать с рельефом.

Лучше приспособить дом к склону, чем любой ценой сделать участок ровным

Распространённая идея — срезать верхнюю часть участка, нижнюю засыпать и получить большую горизонтальную площадку.

Иногда это действительно рационально. Но универсальным решением такой подход не является.

Чем больше меняется естественный рельеф, тем больше обычно требуется:

• выемки грунта;
• вывоза или перемещения грунта;
• качественной послойной подсыпки;
• подпорных сооружений;
• дренажа;
• водоотведения;
• контроля устойчивости откосов.

Поэтому на выраженном склоне часто имеет смысл адаптировать архитектуру дома к рельефу.

Например:

• сделать уровни дома со смещением;
• частично заглубить нижний этаж;
• использовать естественный перепад для выхода на участок с разных этажей;
• выполнить несколько умеренных террас вместо одной огромной площадки.

Но какое решение окажется выгоднее, определяется не внешним видом участка, а проектом.

Какие варианты фундамента применяют на склонах

Универсального «фундамента для склона» не существует.

Ступенчатый фундамент

При достаточно предсказуемых грунтах и умеренном рельефе фундамент может менять отметку отдельными ступенями.

Так можно уменьшить объём земляных работ и не делать нижнюю часть цоколя чрезмерно высокой.

Но количество ступеней, их расположение и армирование определяются расчётом.

Нельзя просто повторить рельеф лентой произвольной формы.

Плитный фундамент

Плита хорошо распределяет нагрузки от дома, но сама по себе не делает склон устойчивым.

Для неё сначала всё равно требуется создать расчётное основание — естественное или подготовленное.

Если ради плиты нужно построить большую искусственную площадку, стоимость самой плиты может оказаться далеко не главным расходом проекта.

Свайный фундамент

Сваи могут передать нагрузку через слабые верхние слои на более подходящие грунты глубже.

Но здесь есть важное ограничение:

Свая решает задачу фундамента дома, но не автоматически задачу устойчивости всего склона.

Если перемещается значительный грунтовый массив, сваи могут испытывать горизонтальное воздействие этого массива. Тогда нужна полноценная геотехническая расчётная схема.

Поэтому аргумент «участок крутой — значит поставим дом на сваи и проблема исчезнет» неверен.

Заглублённый монолитный этаж

На склоне можно использовать перепад высот, частично встроив нижний уровень дома в рельеф.

В нём можно разместить:

• технические помещения;
• кладовую;
• гараж;
• мастерскую;
• другие вспомогательные помещения.

Такое решение иногда позволяет полезно использовать конструкцию, которая иначе стала бы просто высоким фундаментом.

Но заглублённая стена начинает одновременно работать под давлением грунта. Возникают дополнительные требования к:

• её расчёту;
• гидроизоляции;
• теплоизоляции;
• отводу воды;
• обратной засыпке.

Поэтому «бесплатного цокольного этажа из-за склона» обычно не получается.

Когда нужны подпорные стены

Подпорная стена нужна не потому, что участок имеет уклон как таковой.

Она появляется, когда проектом создаётся перепад грунта, который необходимо удерживать.

Например:

• за домом выполняется выемка;
• создаётся терраса;
• формируется площадка под парковку;
• нижняя часть участка подсыпается;
• нужно удержать грунт возле дороги или соседнего участка.

Небольшая декоративная стенка и конструкция, удерживающая значительный массив грунта, — принципиально разные вещи.

Для настоящего подпорного сооружения учитывают:

• свойства грунта;
• высоту удерживаемого массива;
• нагрузку сверху;
• расположение дома и дороги;
• воду за стеной;
• сейсмическое воздействие;
• устойчивость самой стены;
• устойчивость основания;
• устойчивость системы «стена + склон».

Именно поэтому определять толщину такой стены «по опыту соседей» опасно.

Подробно эту тему логично рассмотреть отдельно в материале «Подпорные стены на участке: когда нужны и почему на них нельзя экономить».

Вода на склоне — не второстепенная проблема

На первый взгляд кажется, что склон даже удобен: вода сама стекает вниз.

Это опасное упрощение.

Вопрос не в том, стекает ли вода, а где именно она проходит и что успевает сделать по пути.

Вода способна:

• размывать поверхность;
• насыщать грунт;
• снижать его прочность;
• создавать давление за подпорной стеной;
• проникать к заглублённым конструкциям;
• вымывать мелкие частицы;
• концентрироваться возле фундаментов после изменения рельефа.

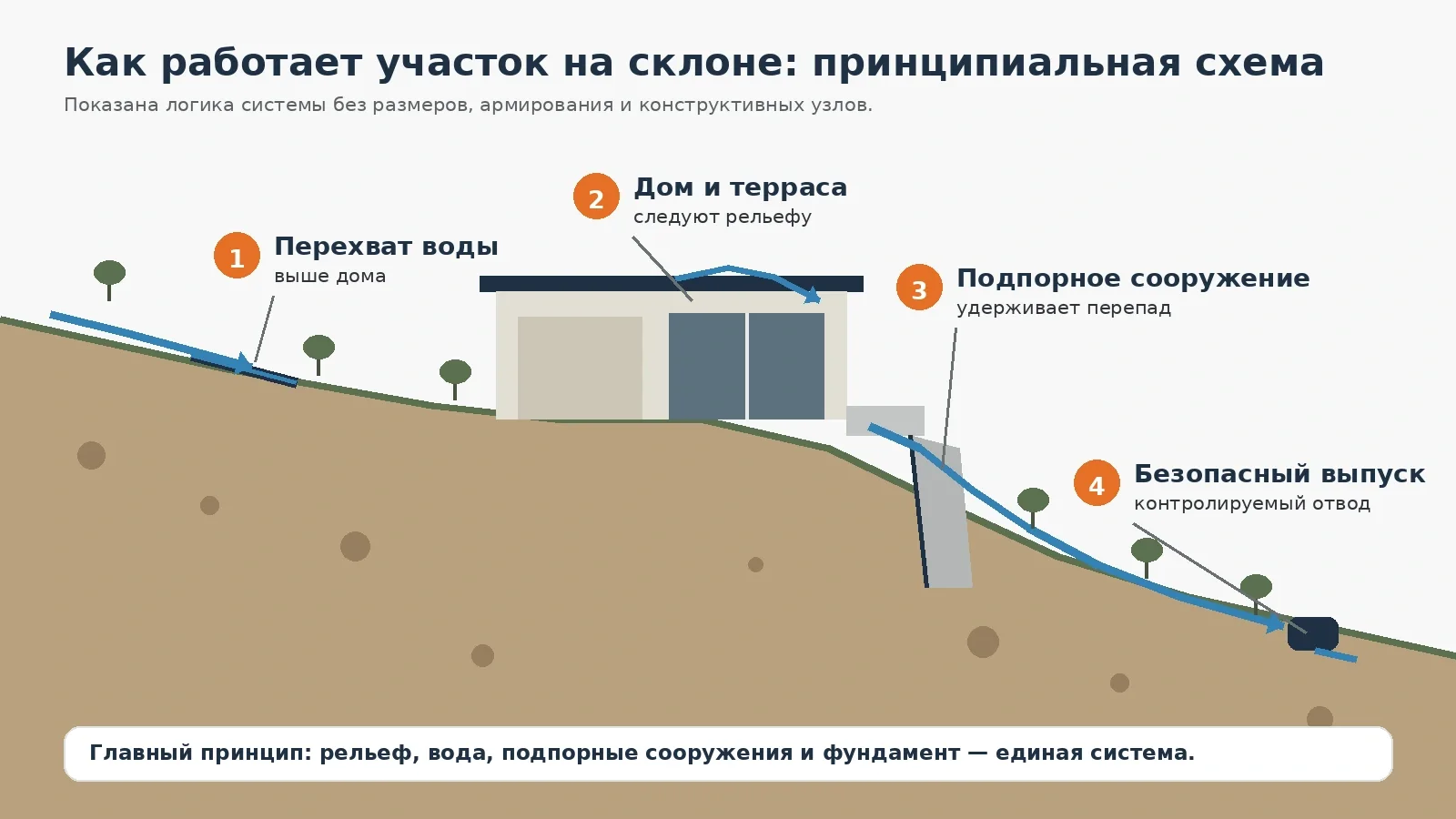

Поэтому систему воды нужно проектировать одновременно с домом и вертикальной планировкой участка.

На склоне фактически нужно контролировать несколько потоков воды

Поверхностная вода сверху участка

Вода с вышележащего рельефа не должна бесконтрольно проходить через площадку дома.

В зависимости от проекта её перехватывают лотками, канавами и другими элементами поверхностного водоотвода. Но недостаточно просто поймать воду — нужно ещё безопасно довести её до предусмотренного места выпуска.

Вода с крыши, террас и мощения

После строительства на участке резко увеличивается площадь поверхностей, с которых вода собирается быстро:

• крыша;
• парковка;
• дорожки;
• террасы;
• площадки.

Нельзя просто вывести водосточную трубу за нижний угол дома и считать проблему решённой.

Так можно создать концентрированный поток и начать размывать собственный склон.

Подземная вода

Если внутри массива есть движение воды, поверхностных лотков недостаточно.

Тогда проектом могут предусматриваться различные виды дренажа.

Какой именно нужен — определяется гидрогеологическими условиями.

Дренажная труба без рассчитанного места безопасного выпуска воды — это не законченная система дренажа.

Особое внимание — воде за подпорной стеной

Грунт оказывает на стену давление сам по себе.

Если за стеной скапливается вода, появляется дополнительное гидростатическое давление.

Поэтому подпорное сооружение нельзя проектировать только как бетонную конструкцию.

В зависимости от решения за ним предусматриваются:

• водопроницаемая обратная засыпка;
• фильтрующие слои;
• дренаж;
• организованный отвод воды;
• защита от выноса мелких частиц грунта.

Конкретная конструкция зависит от проекта стены и геологии.

Почему нельзя сначала построить дом, а потом «добавить дренаж»

После возведения дома изменить систему воды намного сложнее.

К этому моменту уже определены:

• отметки участка;
• подпорные стены;
• фундамент;
• дорожки;
• заезды;
• места выхода инженерных сетей.

Если ошибка обнаруживается поздно, для её устранения иногда приходится снова откапывать стены, вскрывать благоустройство или переделывать подпорные сооружения.

Правильная последовательность обратная:

рельеф и вода → конструктивное решение → дом → благоустройство.

Типичные ошибки при строительстве на склоне

Ошибка 1. Сначала выбрать фундамент, потом делать геологию

В итоге приходится подгонять участок под уже выбранную конструкцию.

Правильнее наоборот: фундамент является результатом исследования площадки.

Ошибка 2. Полностью выровнять участок без расчёта

Большая насыпь кажется дешёвым способом получить ровную площадку, но сама превращается в инженерное сооружение.

Особенно опасны:

• плохо уплотнённый грунт;
• смесь строительного мусора и грунта;
• подсыпка по растительному слою;
• отсутствие отвода воды.

Ошибка 3. Считать сваи универсальным решением

Сваи могут быть прекрасным решением конкретного проекта.

Но они не отменяют:

• устойчивость склона;
• водоотведение;
• горизонтальные воздействия;
• подпорные конструкции.

Ошибка 4. Построить подпорную стену «с запасом бетона»

Увеличение толщины не заменяет расчёт.

Причина проблемы может быть вообще не в прочности самой стены, а в основании, скольжении, опрокидывании, воде или общей устойчивости склона.

Ошибка 5. Выпустить воду вниз по склону

Концентрированный поток способен размыть грунт намного сильнее естественного рассеянного стока.

Вода должна отводиться в предусмотренную проектом безопасную точку.

Ошибка 6. Срезать склон и оставить его до окончания стройки

Устойчивость нужно обеспечивать не только после завершения дома, но и во время строительства.

Глубокая выемка перед сильным дождём может быть существенно опаснее исходного естественного склона.

Ошибка 7. Проектировать дом отдельно от участка

На склоне архитектура, конструктив и генплан особенно тесно связаны.

Если сначала выбрать красивый типовой проект, а потом пытаться «посадить» его на сложный рельеф, можно получить дорогое и неудобное решение.

Что учитывать в Крыму

Для Крыма эта тема особенно актуальна по трём причинам.

Оползневые и сложные склоновые территории

Наличие уклона ещё не означает, что участок оползневой.

Но на части территории Крыма, особенно в горной и прибрежной зоне, оползневые процессы являются реальным фактором.

Поэтому на таком участке недостаточно заключения:

«грунт хороший, дом выдержит».

Необходимо понять устойчивость самого склона.

Сейсмичность

Расчётная сейсмичность территории Крыма неодинакова. По действующему СП 14.13330.2018 значения зависят от конкретного населённого пункта и выбранной карты общего сейсмического районирования. Например, для Севастополя в таблице ОСР-2015 указаны 8/9/9 баллов по картам A/B/C, а для Ялты — 8/9/10.

Для склона это особенно важно: при соответствующих условиях проверяется не только конструкция дома, но и устойчивость грунтового массива с учётом сейсмического воздействия.

Прибрежные склоны

Участок возле моря может дополнительно находиться под воздействием процессов переработки берега и подмыва нижней части склона.

В таком случае задача выходит далеко за пределы устройства домашней подпорной стенки.

Необходимо оценивать берег и склон как систему.

Как распознать участок, требующий особенно внимательного обследования

До покупки участка полезно обратить внимание на признаки, которые не являются диагнозом, но требуют дополнительной проверки:

• трещины на грунте;
• ступенчатые деформации рельефа;
• наклонённые или деформированные подпорные стены;
• регулярно ремонтируемая дорога рядом;
• наклон ограждений и других конструкций;
• постоянные мокрые зоны или выходы воды;
• заболоченные участки посреди склона;
• заметная эрозия;
• старые массивные противооползневые сооружения;
• рассказы соседей о движении грунта;
• большая искусственная насыпь неизвестного происхождения.

Наличие одного такого признака ещё не означает, что участок непригоден.

Но покупать его в расчёте «потом разберёмся» рискованно.

Что выбрать в разных ситуациях

Небольшой устойчивый уклон

Часто выгоднее максимально сохранить естественный рельеф и немного адаптировать дом к отметкам участка.

Могут рассматриваться ступенчатые решения фундамента и умеренная вертикальная планировка.

Заметный перепад высот

Стоит сравнить минимум два варианта:

1. создание террас и отдельных подпорных стен;
2. архитектуру, которая использует перепад внутри самого дома.

Иногда второй вариант требует более сложной коробки, но заметно уменьшает объём земляных и подпорных работ.

Дом, врезанный в склон

Нужна особенно тщательная проработка:

• стены со стороны грунта;
• давления грунта;
• гидроизоляции;
• дренажа;
• теплоизоляции;
• поверхностного водоотвода выше дома.

Участок с признаками движения грунта

Начинать с выбора фундамента здесь вообще неправильно.

Первый вопрос:

Можно ли безопасно разместить дом в выбранной части участка и какие мероприятия для этого потребуются?

Стоимость инженерной защиты иногда способна изменить экономический смысл покупки участка.

Где можно сэкономить, а где не стоит

На склоне разумная экономия начинается прежде всего с архитектуры.

Можно:

• уменьшить объём изменения рельефа;
• сохранить часть естественного склона;
• сократить число и высоту подпорных сооружений;
• использовать перепад отметок в планировке дома;
• заранее увязать подъезд, дом и террасы;
• отказаться от огромной ровной площадки, если она функционально не нужна.

Иногда компактный дом, хорошо адаптированный к рельефу, оказывается рациональнее обычного типового проекта, ради которого приходится перестраивать весь участок.

Не стоит экономить на:

• инженерной геологии;
• оценке устойчивости проблемного склона;
• конструктивном расчёте;
• проектировании подпорных сооружений;
• поверхностном водоотведении;
• необходимом дренаже;
• гидроизоляции заглублённой части дома;
• правильной обратной засыпке;
• временном обеспечении устойчивости во время земляных работ.

Это как раз те работы, ошибки в которых после строительства исправляются особенно дорого.

Какой порядок действий правильный

Для участка на склоне разумная последовательность выглядит так:

1. Получить топографию участка.
2. Провести необходимые инженерные изыскания.
3. Определить потенциально опасные процессы.
4. Оценить устойчивость склона, если этого требуют условия.
5. Выбрать место дома.
6. Определить принцип вертикальной планировки.
7. Одновременно проработать фундамент и подпорные сооружения.
8. Спроектировать поверхностный водоотвод и необходимый дренаж.
9. Увязать с этой системой дороги, террасы и инженерные сети.
10. Только после этого окончательно фиксировать конструктив дома.

Такой порядок может показаться более сложным на старте.

На практике он как раз уменьшает вероятность дорогих переделок.

Коротко: что выбрать

Если участок имеет уклон, не ищите в интернете название «правильного фундамента».

Сначала нужно ответить на три вопроса:

Устойчив ли склон?

Как строительство изменит его?

Куда пойдёт вода после строительства?

Если ответы известны, подобрать фундамент и подпорные сооружения уже можно расчётом.

Если неизвестны — обсуждать марку бетона, диаметр свай или толщину подпорной стены преждевременно.
