Подпорные стены на участке: когда нужны и почему на них нельзя экономить

Короткий ответ: когда подпорная стена действительно нужна

Подпорная стена нужна, когда требуется удержать перепад грунта там, где безопасный естественный откос не помещается или мешает использовать участок.

Типичные ситуации:

• нужно сделать ровную площадку на склоне;
• грунт подрезают возле дома, дороги или парковки;
• участок разбивают на террасы;
• требуется удержать насыпь;
• между частями участка получается значительный перепад отметок;
• свободный откос занял бы слишком много территории;
• удерживающее сооружение входит в систему инженерной защиты нестабильного склона.

Но сам факт уклона ещё не означает, что обязательно нужна бетонная стена. Иногда рельеф разумнее решить иначе: изменить посадку дома, оставить часть участка естественным откосом или разделить большой перепад на несколько террас.

Сначала нужно решить задачу рельефа и водоотведения, а уже потом выбирать конструкцию стены.

Подпорная стена — не просто вертикальный бетон

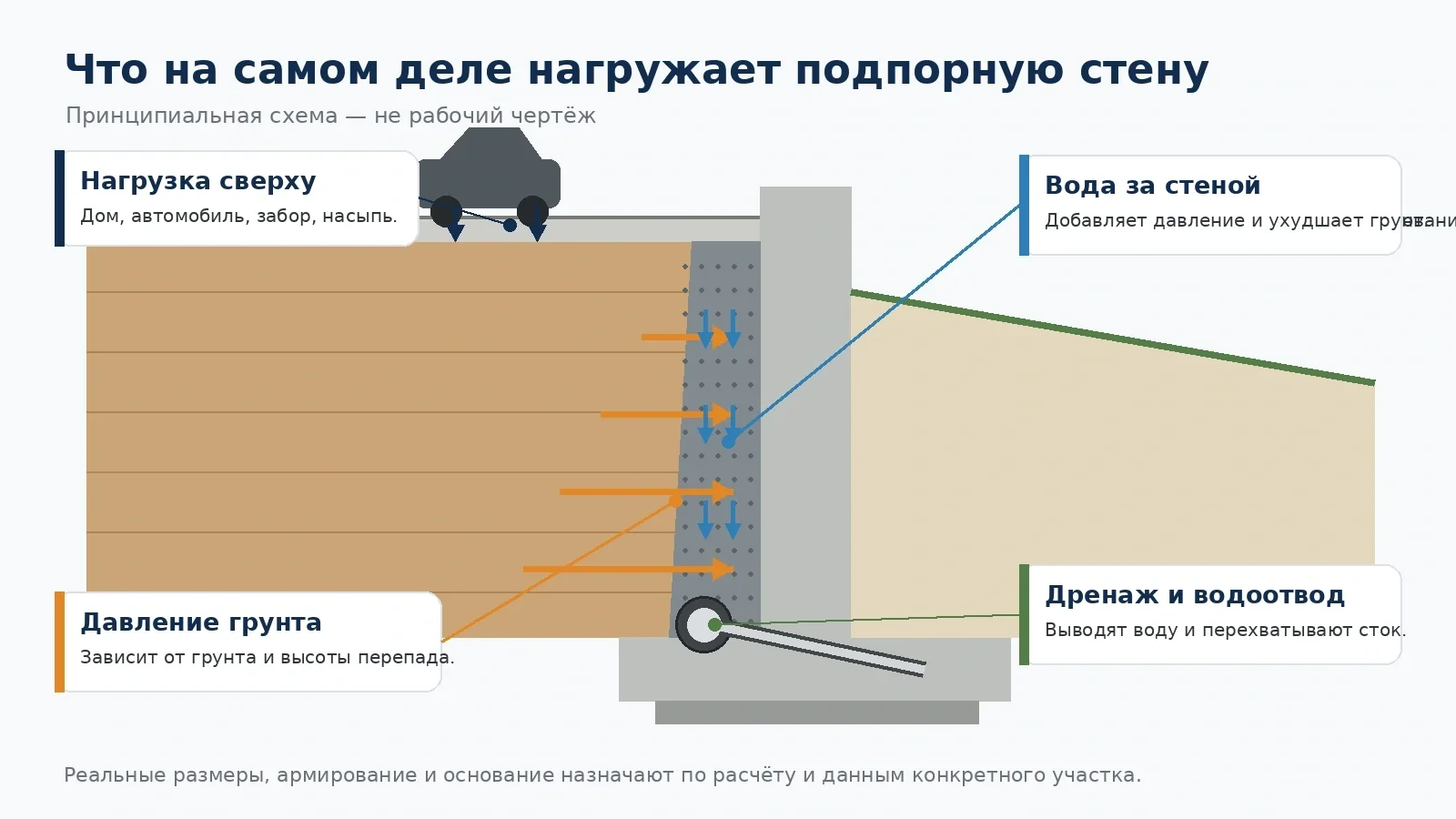

На стену действует не одна сила. СП 381.1325800.2018 требует учитывать инженерно-геологические условия, давление грунта и подземных вод, а также постоянные и временные нагрузки на поверхности удерживаемого грунта.

Поэтому две внешне одинаковые стены могут работать в совершенно разных условиях. За одной находится газон на сухом грунте, за другой — парковка, влажный суглинок и склон. Высота может быть одинаковой, а требования к сооружению — нет.

Почему нельзя ориентироваться только на высоту

В бытовых рекомендациях часто встречаются правила вроде «до метра можно без расчёта». Для ответственной подпорной стены такой универсальной безопасной границы нет.

На результат влияют:

• свойства и слоистость грунта;
• уровень и движение воды;
• высота удерживаемого перепада;
• уклон поверхности за стеной;
• нагрузки на верхней площадке;
• состояние основания;
• близость фундаментов и дорог;
• общая устойчивость склона;
• сейсмические условия площадки, если их требуется учитывать.

Даже небольшая стена становится существенно более ответственной, если над ней находится фундамент дома или место стоянки автомобиля. И наоборот, маленький перепад на устойчивом сухом участке вдали от построек может решаться проще.

Высота — один из исходных параметров, но не универсальный критерий безопасности.

Что может произойти при ошибке

Неправильно спроектированная подпорная конструкция может потерять работоспособность разными способами:

• сдвинуться по основанию;
• опрокинуться;
• получить недопустимую осадку или крен;
• разрушиться как несущая конструкция;
• потерять устойчивость вместе с более крупным массивом грунта.

Последний вариант особенно важен для склонов. Можно сделать очень прочную бетонную стену, но это не поможет, если поверхность возможного смещения проходит значительно глубже её основания.

Поэтому «залить больше бетона» — не замена геотехническому расчёту.

Вода часто опаснее, чем кажется

За подпорной стеной находится грунт. Если вода поступает туда и не отводится, она создаёт дополнительное давление и может ухудшать состояние основания и грунтового массива.

Для отдельно стоящих массивных и уголковых стен СП 381 предусматривает пристенный дренаж, выпуск подземных вод, а на склонах — отвод атмосферной воды со стороны высоких отметок рельефа.

Здесь нужно решить две разные задачи:

1. Не направлять лишнюю поверхностную воду к стене. Ливневый сток с верхней части участка нужно перехватывать и организованно отводить.
2. Отвести воду из обратной засыпки. За стеной предусматривают дренирующую зону и систему выпуска воды в соответствии с проектом.

Просто сделать несколько отверстий в уже построенной стене — не всегда полноценное решение: важно, куда поступает вода, как она собирается и куда безопасно отводится дальше.

На склоне дренаж подпорной стены и общий водоотвод участка нужно рассматривать как одну систему.

Что меняет нагрузка сверху

После благоустройства на верхней террасе часто появляются объекты, которых не было в первоначальном замысле:

• парковка;
• автомобильная дорожка;
• бассейн;
• хозяйственная постройка;
• массивный забор;
• складирование стройматериалов;
• фундамент дома.

Все они могут увеличить нагрузку на удерживаемый грунт и, следовательно, воздействие на стену.

Особенно рискован сценарий «сначала сделали садовую стенку, потом устроили прямо над ней парковку». Условия работы сооружения изменились, а конструкция осталась прежней.

Когда обычная подпорная стена может не решить проблему

Если на участке есть признаки склоновых процессов, вопрос нужно ставить шире.

СП 116.13330.2012 рассматривает подпорные стены лишь как один из видов удерживающих сооружений. В зависимости от механизма деформации могут применяться свайные конструкции, анкеры, нагели, изменение рельефа, водопонижение, дренирование и другие меры инженерной защиты.

Поэтому при трещинах в грунте, заметных смещениях, оползневых признаках или сложной подрезке склона правильный вопрос звучит не «какую стену залить?», а «почему склон деформируется и какая система защиты ему нужна?»

Какие решения применяют

Универсального типа стены для всех участков нет.

СП 381 не распространяется на сооружения из армированных грунтов и габионов, поэтому для них применяются другие нормативные подходы. Это ещё одна причина не искать одну «типовую подпорную стену» на все случаи.

Одна высокая стена или несколько террас

На участке с большим перепадом часто можно выбирать между одной высокой стеной и несколькими меньшими террасами.

Несколько уровней могут лучше вписаться в рельеф и уменьшить высоту отдельных конструкций. Но они занимают больше площади и требуют дополнительных лестниц, дорожек, земляных работ и организации водоотвода между уровнями.

Поэтому нельзя заранее считать, что несколько маленьких стен всегда дешевле одной большой. Сравнивать нужно весь комплекс:

• объём выемки и подсыпки;
• сами подпорные конструкции;
• дренаж и ливневый водоотвод;
• лестницы и проходы;
• потерю или выигрыш полезной площади;
• последующее благоустройство.

На чём чаще всего экономят неправильно

На инженерно-геологических данных

Для расчёта недостаточно определить грунт на глаз как «глину», «суглинок» или «скалу». Нужны характеристики основания и удерживаемого массива, а при сложном склоне — понимание опасных геологических процессов.

На дренаже

Мощная бетонная стена без нормального отвода воды может фактически превратиться в плотину.

На основании

Усиление самой стены не решит проблему, если основание деформируется или вся система способна сместиться по более глубокой поверхности.

На армировании

Арматуру выбирают по расчётным усилиям. «Поставим потолще» — не инженерный расчёт и не гарантированная экономия.

На общем водоотводе участка

Можно правильно сделать дренаж непосредственно за стеной и всё равно получить проблему, если ливневая вода с верхней части склона постоянно направляется к ней.

На контроле скрытых работ

После обратной засыпки уже нельзя нормально проверить основание, значительную часть гидроизоляции и дренажа, фактическое армирование и качество засыпки.

Где экономить можно

Рациональная экономия обычно появляется на стадии планировки, а не после начала бетонных работ.

Иногда дешевле:

• немного изменить отметки участка;
• уменьшить объём подсыпки;
• сдвинуть парковку или площадку;
• оставить часть склона естественным откосом;
• разделить перепад на террасы;
• отказаться от дорогой декоративной облицовки;
• заранее увязать стену с дорогами, лестницами и водоотводом.

Самая выгодная корректировка обычно происходит до выхода экскаватора на участок, когда ещё можно менять рельеф и расположение объектов.

Что учитывать в Крыму

Для Крыма эта тема особенно важна из-за сочетания сложного рельефа на части территории, оползневых и абразионных процессов и сейсмичности.

В действующих региональных программах инженерная защита территории Республики Крым от оползневых и абразионных процессов выделена как отдельное направление, а также предусмотрена оценка сейсмической опасности территории.

Склоновые процессы

Если участок расположен на выраженном естественном склоне, особенно при наличии трещин, деформаций или следов старых подвижек, нельзя ограничиваться расчётом одной стены. Инженерно-геологические изыскания должны выявлять опасные процессы — в том числе оползни, обвалы, осыпи, эрозию и подтопление.

Поверхностная вода

На рельефном участке важно понять путь воды во время сильного дождя: откуда она приходит, где концентрируется и куда будет отведена после террасирования. Иногда проблема возникает не непосредственно за стеной, а выше по склону.

Сейсмичность

Для подпорных стен в сейсмических условиях СП 14.13330.2018 требует учитывать сейсмическое давление грунта. При этом корректно определять расчётную сейсмичность нужно для конкретной площадки, а не пользоваться одной цифрой «для всего Крыма».

Эта тема логично продолжается в следующем материале Дом92 — о сейсмичности при проектировании частного дома.

Что выбрать в разных ситуациях

Небольшая садовая терраса

Если стена удерживает небольшой объём грунта, рядом нет здания или проезда, участок устойчивый и условия простые, решение может быть сравнительно лёгким. Но основание и вода всё равно должны быть решены правильно.

Парковка над стеной

Нагрузку от автомобилей нужно учитывать при проектировании. Садовая стенка и подпорное сооружение под парковкой — не одна и та же задача.

Дом рядом с верхней бровкой

Фундамент дома и подпорную стену нельзя автоматически рассматривать как два независимых объекта. Важны их взаимное положение, передача нагрузок и общая работа грунтового массива.

Значительная подрезка склона

В стеснённых условиях могут потребоваться свайные, анкерные или комбинированные решения. Здесь типовая стенка «по картинке» особенно опасна.

Есть признаки движения грунта

При трещинах в грунте, деформации дорожек, смещении ограждений или заметных подвижках сначала обследуют склон и выясняют механизм деформации. Строить стену «для остановки оползня» без этих данных нельзя.

Как правильно начинать проект подпорной стены

Логичная последовательность такая:

1. Сделать топосъёмку и понять реальные отметки участка.
2. Проверить, действительно ли нужна стена или рельеф можно решить иначе.
3. Получить необходимые данные о грунтах и воде.
4. Зафиксировать будущие нагрузки: дом, парковку, дорогу, бассейн, забор и другие объекты.
5. Выбрать общую схему террасирования и водоотведения.
6. Рассчитать подпорную конструкцию и основание.
7. Спроектировать дренаж и поверхностный водоотвод.
8. Только после этого назначать окончательные размеры, армирование и технологию строительства.
9. Проверить скрытые работы до обратной засыпки.

Такой порядок помогает экономить на проекте в целом, а не на безопасности.

Когда существующую стену стоит показать специалисту

Поводом для обследования могут быть:

• увеличивающийся крен;
• новые или растущие трещины;
• горизонтальное смещение;
• просадка грунта за стеной;
• выпирание отдельных участков;
• постоянное скопление воды;
• вынос частиц грунта через отверстия или швы;
• трещины грунта выше стены;
• деформации дорожек, лестниц или площадок рядом.

Одна небольшая поверхностная трещина сама по себе ещё не доказывает аварийность конструкции. Но сочетание нескольких признаков или заметная динамика требует проверки на месте. Остаточную несущую способность подпорной стены нельзя надёжно определить по фотографии.

Коротко: что важно запомнить

Подпорную стену нужно рассматривать как часть системы:

грунт → основание → стена → дренаж → поверхностный водоотвод → склон.

Поэтому для ответственной конструкции не стоит экономить на исходных данных, расчёте, основании, армировании, дренаже и контроле скрытых работ.

А экономить разумнее на том, что не влияет на безопасность: декоративной отделке, чрезмерно сложной геометрии и благоустройстве, которое можно выполнить позже.
