Дренаж и ливневая канализация на участке: когда нужны и что предусмотреть заранее

Короткий ответ

В большинстве случаев начинать нужно с трёх вещей:

1. понять рельеф участка и естественные направления стока;
2. организовать воду с кровли, парковки, дорожек и других твёрдых поверхностей;
3. определить, куда эта вода должна уходить.

Подземный дренаж добавляют не «для надёжности», а когда для него есть причина: высокий или сезонно поднимающийся уровень подземных вод, верховодка, постоянное переувлажнение основания, вода у подземных конструкций, приток со стороны склона и другие подтверждённые условия.

Ливнёвка не заменяет дренаж. Дренаж не заменяет ливнёвку. А иногда полноценный дренаж вообще не нужен.

Сначала определите, какая именно вода мешает

Одинаковая лужа во дворе может иметь совершенно разные причины.

Это важное различие: бороться нужно не с водой вообще, а с конкретным механизмом её появления.

На участке фактически работают три уровня защиты

1. Рельеф и вертикальная планировка

Первый водоотвод — это сама поверхность земли.

Вода не должна бесконтрольно собираться:

• у фундамента;
• возле входа;
• у ворот;
• в основании подпорной стены;
• в понижениях между домом и дорожкой;
• за бордюрами, которые неожиданно превратились в маленькую плотину.

Иногда нескольких правильно сформированных уклонов и безопасного маршрута стока достаточно, чтобы сложный подземный дренаж вообще не понадобился.

Это одна из причин, почему водоотведение желательно продумывать до окончательной планировки участка, мощения и озеленения.

2. Ливневая система

Она принимает быстрый поверхностный поток.

Основные источники:

• кровля;
• террасы;
• отмостка;
• парковка;
• въезд;
• дорожки;
• другие твёрдые покрытия.

Для этого используют разные сочетания:

• водосточных труб;
• дождеприёмников;
• линейных лотков;
• открытых каналов;
• закрытых трубопроводов;
• колодцев;
• накопительных ёмкостей;
• инфильтрационных решений;
• организованной точки выпуска.

Не существует правила, что весь участок обязательно нужно опутывать трубами.

3. Подземный дренаж

Дренаж забирает воду непосредственно из грунта или понижает её уровень в защищаемой зоне.

Типичные задачи:

• защита заглублённой части здания;
• перехват подземного притока;
• защита участка от подтопления;
• работа с верховодкой;
• защита отдельных сооружений или подпорных стен.

Это уже инженерная система, параметры которой нельзя надёжно выбирать только по фотографии участка.

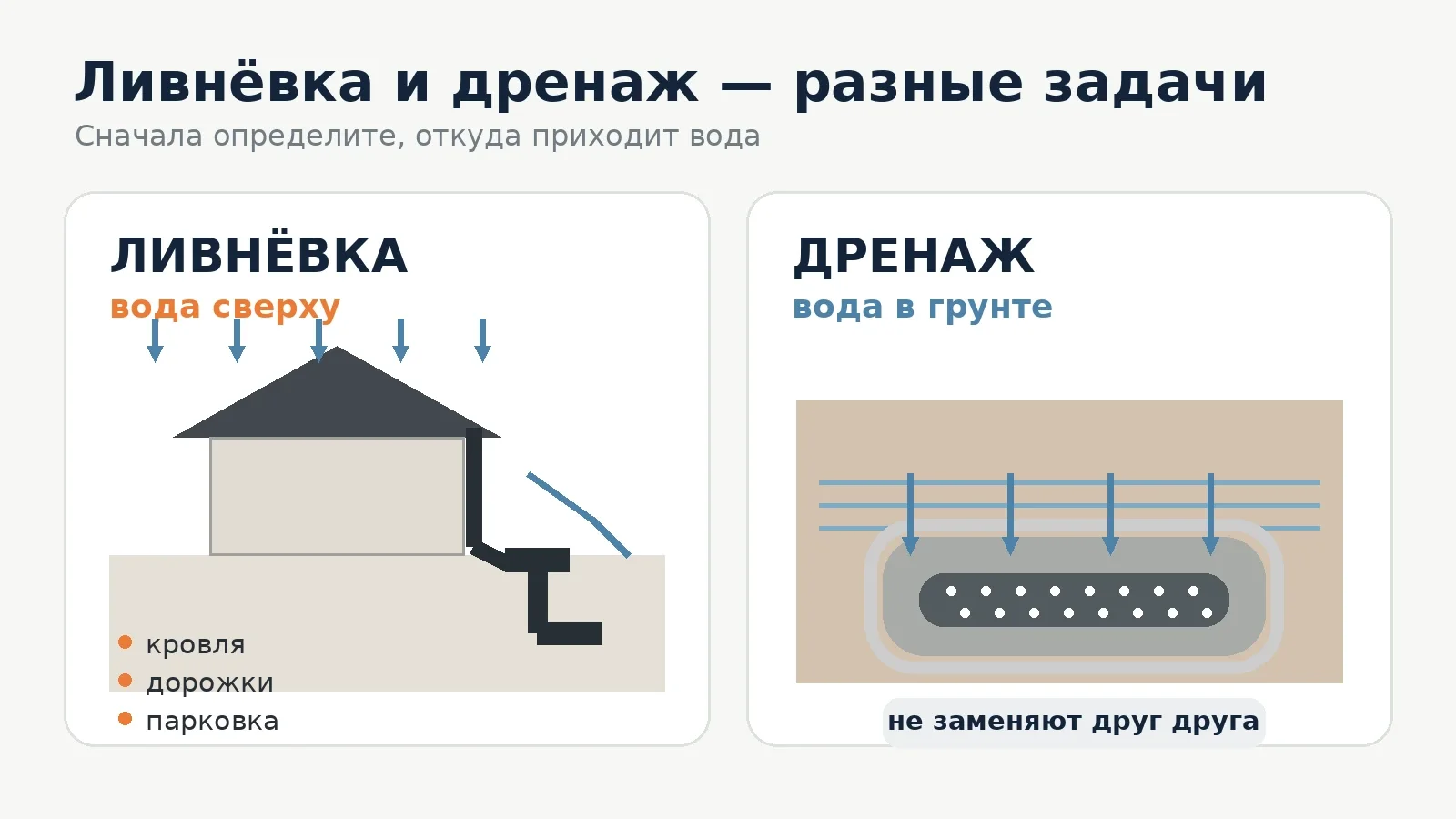

Чем ливнёвка отличается от дренажа

Главная практическая ошибка — подвести водосточную трубу с крыши прямо к перфорированной дренажной трубе.

В сильный дождь такая схема может отправлять большой объём воды именно туда, откуда дренаж должен её убирать.

При этом нельзя превращать это в абсолютное правило «ливнёвка и дренаж никогда не могут иметь общий выпуск». Дренажную воду в некоторых проектах допускается отводить в дождевую канализацию, если её пропускной способности достаточно, исключён подпор и такое решение допустимо для конкретной сети. Это уже вопрос проекта и расчёта.

Насколько много воды вообще даёт крыша

Полезно понимать масштаб.

1 мм осадков на 1 м² поверхности — это примерно 1 литр воды.

Условный пример: если на горизонтальную проекцию кровли площадью 150 м² выпало 20 мм дождя, это:

150 × 20 = 3000 литров, или 3 м³ воды.

Это не расчёт ливневой канализации — часть воды может задерживаться и теряться. Но пример хорошо показывает, почему фраза «пусть водосток просто льёт рядом с домом» иногда заканчивается большой лужей.

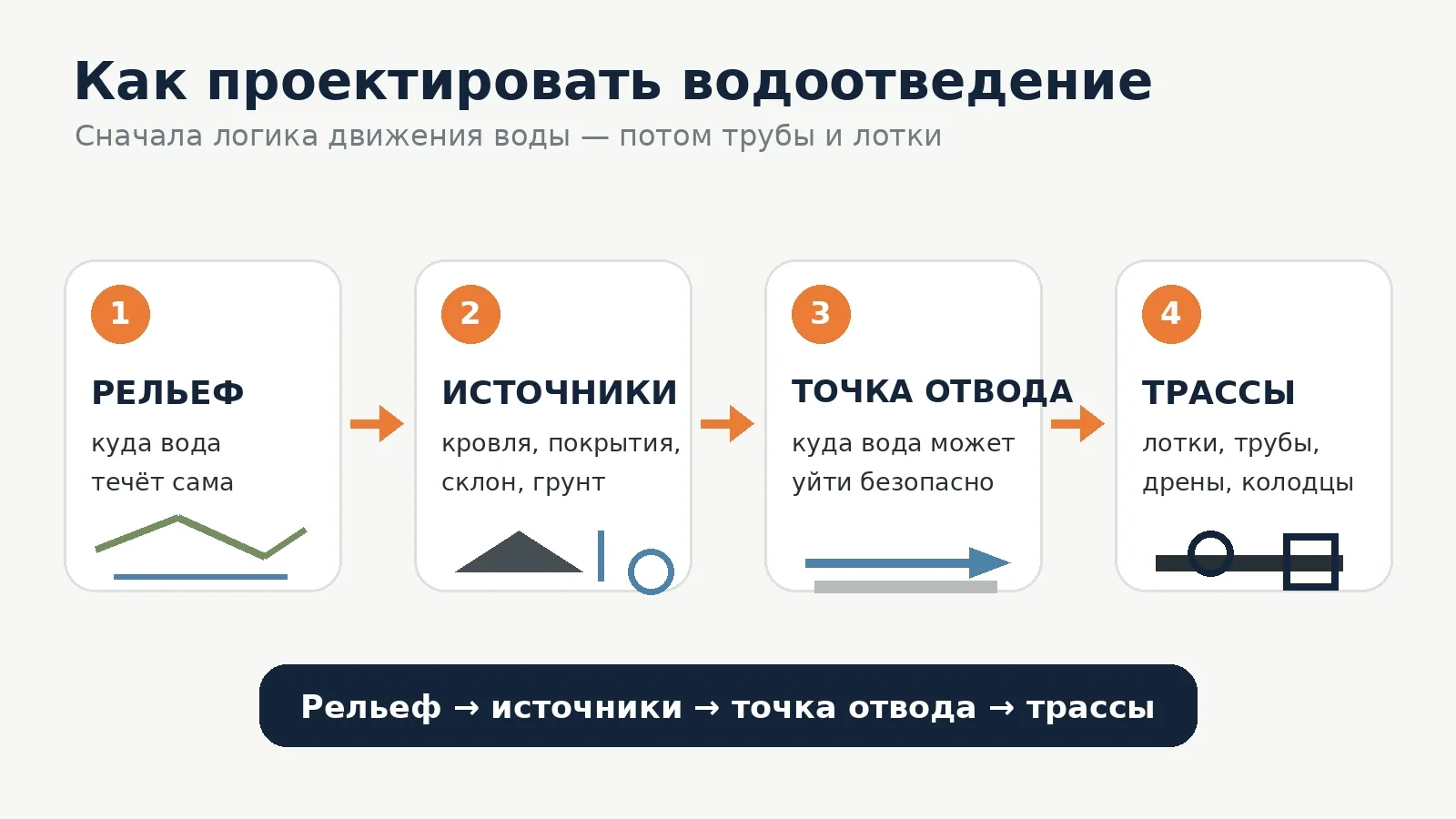

Правильная логика проектирования водоотведения

Полезнее идти не от диаметра трубы, а от логики движения воды.

Шаг 1. Понять рельеф

На план наносят:

• дом;
• баню и другие строения;
• подпорные стены;
• въезд;
• парковку;
• дорожки;
• будущие террасы;
• верх и низ склона;
• существующие понижения;
• направление движения воды.

После этого становится понятно, что может уйти самотёком, а где возникают конфликтные отметки.

Шаг 2. Найти источники воды

Отдельно рассматривают:

• каждую кровлю;
• парковку;
• мощёный двор;
• участок выше дома;
• лестницы и террасы;
• зоны возле подпорных стен;
• возможный приток воды в грунте.

Чем больше твёрдых покрытий появляется на участке, тем меньше воды впитывается непосредственно там, где выпала, и тем больше поток концентрируется в отдельных точках.

Шаг 3. Найти точку, куда в итоге пойдёт вода

Это ключевой вопрос.

В зависимости от конкретного участка возможны:

• существующая разрешённая ливневая система;
• предусмотренный водоотводный канал;
• накопительная ёмкость;
• регулируемый выпуск;
• инфильтрация в грунт, если условия для неё подходят;
• комбинация накопления, использования и аварийного перелива;
• насосный отвод, если самотёк объективно невозможен.

Просто выкопать «колодец поглубже» — не универсальное решение.

Если грунт плохо принимает воду или уровень подземных вод высокий, инфильтрационный колодец может оказаться практически бесполезным.

Шаг 4. Только теперь выбирать трассы и элементы

После этого появляются:

• дождеприёмники;
• лотки;
• трубы;
• дрены;
• колодцы;
• пескоуловители;
• места обслуживания.

Не наоборот.

Когда подземный дренаж действительно стоит рассматривать

Сам факт наличия глины на участке ещё не означает, что по периметру обязательно нужна дренажная труба.

Основанием задуматься о дренаже могут быть:

• высокий расчётный уровень подземных вод;
• заметное сезонное повышение уровня воды;
• подвал или другое заглублённое помещение в зоне риска;
• устойчивое переувлажнение грунта;
• приток воды по слоям грунта со стороны склона;
• потенциальное подтопление после изменения рельефа или застройки;
• необходимость защиты отдельного инженерного сооружения;
• условия проекта подпорной стены или фундамента.

При сложных условиях требуются данные инженерно-геологических и, при необходимости, гидрогеологических исследований.

Дренаж не должен становиться заменой нормальной гидроизоляции здания. Это разные уровни защиты.

Что действительно влияет на систему водоотведения

Рельеф

Один из важнейших факторов.

Участок с выраженным естественным уклоном может хорошо отводить часть воды сам, но одновременно получать большой поток с расположенной выше территории.

Грунты

Песчаный и плотный глинистый грунт ведут себя совершенно по-разному.

Поэтому одинаковый «поглощающий колодец» на двух соседних участках может работать совершенно по-разному.

Уровень подземных вод

Важно не только состояние участка в день осмотра.

Уровень может меняться по сезонам и после освоения территории.

Площадь твёрдых поверхностей

После строительства появляются:

• кровля;
• бетон;
• плитка;
• парковка;
• отмостка.

Вода, которая раньше распределялась по грунту, начинает стекать значительно более концентрированно.

Подпорные стены

Стена меняет движение воды и рельеф одновременно.

Здесь поверхностный сток и вода в грунте должны рассматриваться вместе с конструкцией стены.

Точка окончательного отвода

Можно идеально собрать воду со всего участка — и получить неработающую систему, если ей некуда уходить.

Поэтому выпуск важнее марки трубы.

На что обычно обращают слишком много внимания

Владельцы часто начинают выбор с вопросов:

• труба 110 или 160 мм;
• один или два слоя геотекстиля;
• какой щебень;
• какой фирмы дождеприёмник;
• какая глубина траншеи.

Но эти вопросы вторичны, пока неизвестно:

что собираем → сколько воды может поступить → куда её ведём → хватает ли перепада высот → что произойдёт при очень сильном ливне.

Хорошая дорогая труба не исправит ошибочную схему.

Типичные ошибки

Делать дренаж «на всякий случай»

Дренаж — не обязательный атрибут нового частного дома.

Лишняя подземная сеть стоит денег, требует обслуживания и может вообще не решать реальную проблему.

Сначала уложить плитку, а потом думать о воде

После мощения становится поздно выяснять, что нижняя точка парковки находится возле ворот, а новый бордюр перекрыл естественный сток.

Сбрасывать воду с крыши непосредственно в дрену

Для концентрированного кровельного стока нужна система, способная его принять и транспортировать.

Дрена предназначена для другой задачи.

Сделать сеть без понятного выпуска

Колодец, который заполняется и не может опорожниться, — это не водоотведение, а резервуар.

Не предусмотреть обслуживание

В систему попадают:

• песок;
• листья;
• мелкий мусор.

Доступ к ключевым точкам нужен не только во время строительства, но и через десять лет.

Полностью рассчитывать на насос

Иногда насос необходим.

Но если есть возможность сделать систему самотёчной, она обычно проще и менее зависима от электричества и оборудования. Если насос неизбежен, следует заранее понимать, что будет при отключении питания или отказе оборудования.

Перенаправить всю воду в сторону соседа

Задача водоотведения не заканчивается на границе собственного участка.

Точка выпуска должна быть допустимой и не создавать новую проблему на соседней территории, дороге или у чужого здания.

Что учитывать в Крыму

Для Крыма особенно важно не исходить из идеи:

«Здесь сухо, поэтому большая ливнёвка не нужна».

Количество осадков за год и интенсивность отдельного ливня — разные вещи.

Сильный дождь может за короткое время собрать большой поток на:

• крыше;
• мощёном дворе;
• дороге выше участка;
• каменистом склоне;
• участке с большим перепадом высот.

На склонах

Основная задача часто состоит не в том, чтобы потом откачать воду возле дома, а в том, чтобы не пустить поверхностный поток к дому изначально.

Поэтому ещё на стадии генплана стоит определить:

• откуда приходит вода сверху;
• можно ли перехватить её до застройки;
• куда безопасно направить;
• что изменят подпорные стены;
• где окажутся террасы и покрытия.

В пониженных местах

Отсутствие естественного выхода воды становится самостоятельным фактором риска.

Нельзя считать, что глубокий колодец автоматически решит проблему: способность грунта принимать воду нужно проверить.

Возле пересохших русел и естественных понижений

Сухое большую часть года русло не означает, что по нему никогда не идёт вода.

Естественную гидрологию участка желательно проверять до того, как в понижении появятся дом, забор или подпорная стена.

При дефиците воды

Часть качественно собранной дождевой воды иногда имеет смысл накапливать для технических нужд или полива.

Но накопитель должен иметь продуманный перелив: во время сильного дождя полный бак перестаёт быть системой водоотведения.

Что выбрать в разных ситуациях

Ровный участок, вода нигде не стоит, подземные воды глубоко

Вероятно, достаточно:

• нормального рельефа;
• водостоков;
• отвода воды от фундамента;
• локальных решений на парковке и других покрытиях.

Копать глубокий дренаж только потому, что строится новый дом, причин нет.

После дождя стоят лужи, но подвал сухой

Начинать стоит с:

• отметок;
• уклонов;
• состава грунта;
• поверхностного водоотвода.

Лужа сама по себе ещё не доказывает необходимость глубокого дренажа.

Дом расположен ниже дороги или верхней части участка

Нужно прежде всего решить вопрос перехвата поступающего сверху поверхностного стока.

Если одновременно есть подземный приток, может понадобиться отдельное дренажное решение.

Есть подвал и высокий уровень подземных вод

Это уже не задача выбора «готового комплекта дренажа из магазина».

Нужны:

• данные по подземным водам;
• проект гидроизоляции;
• понимание конструкции фундамента;
• расчёт дренажа и его выпуска.

Участок на склоне с подпорными стенами

Нужно совместно рассматривать:

• поверхностный поток;
• воду за подпорными конструкциями;
• рельеф;
• дренирование;
• конечный выпуск.

Именно здесь особенно опасны самостоятельные универсальные схемы.

Много мощения и большая кровля

Даже при хорошем грунте нужно внимательно считать и организовывать именно поверхностную воду.

После строительства характер стока участка может измениться очень сильно.

Где можно сэкономить, а где не стоит

Можно не тратить деньги

На подземный дренаж по всему участку, если нет подтверждённой задачи, которую он должен решать.

На части закрытой сети иногда можно сэкономить за счёт разумного использования:

• рельефа;
• открытых лотков;
• проницаемых покрытий;
• озеленённых зон;
• локального удержания воды.

Но такие решения тоже должны быть совместимы с домом и грунтами.

Не стоит экономить

На:

• съёмке высотных отметок сложного участка;
• понимании грунтов и подземных вод;
• точке конечного отвода;
• защите фундамента;
• водоотведении у подпорных стен;
• доступе для очистки;
• согласовании инженерных систем до мощения.

Переделывать подземную сеть после завершения благоустройства почти всегда дороже.

Коротко: что выбрать

Если проблема появляется только во время дождя сверху — сначала решайте поверхностный сток.

Если вода приходит из грунта — разбирайтесь с причиной и только затем проектируйте дренаж.

Если участок на склоне — сначала поймите, откуда приходит поток сверху.

Если нет точки, куда можно безопасно отвести воду, покупать трубы пока рано.

И главное:

Хорошая система водоотведения начинается не с дренажной трубы, а с рельефа, источника воды и конечной точки её отвода.
