Как должна вентилироваться кровля и зачем нужен вентиляционный зазор

Как работает вентиляция кровли

В жилом доме водяной пар постоянно появляется внутри помещений: от людей, кухни, санузлов, стирки и обычной эксплуатации. Пароизоляция со стороны помещения должна ограничивать попадание этого пара в утеплённую конструкцию, но абсолютно герметичных крыш на практике почти не бывает. Часть влаги может проникать через стыки, примыкания и небольшие дефекты.

Подкровельная вентиляция создаёт путь, по которому эта влага может быть вынесена наружным воздухом. Одновременно летом движущийся воздух отводит часть тепла от нагретого кровельного покрытия. Это особенно заметно на мансардной крыше, где под кровлей сразу находится утеплитель и жилое помещение.

Важно понимать границы этого эффекта. Вентиляционный зазор не заменяет утепление, пароизоляцию и правильную мембрану. Если пароизоляция негерметична, утеплитель намокает или воздух не может пройти от карниза до конька, один только аэратор проблему не решит.

Если вы ещё выбираете саму схему крыши, сначала полезно сравнить холодный чердак и утеплённую мансарду.

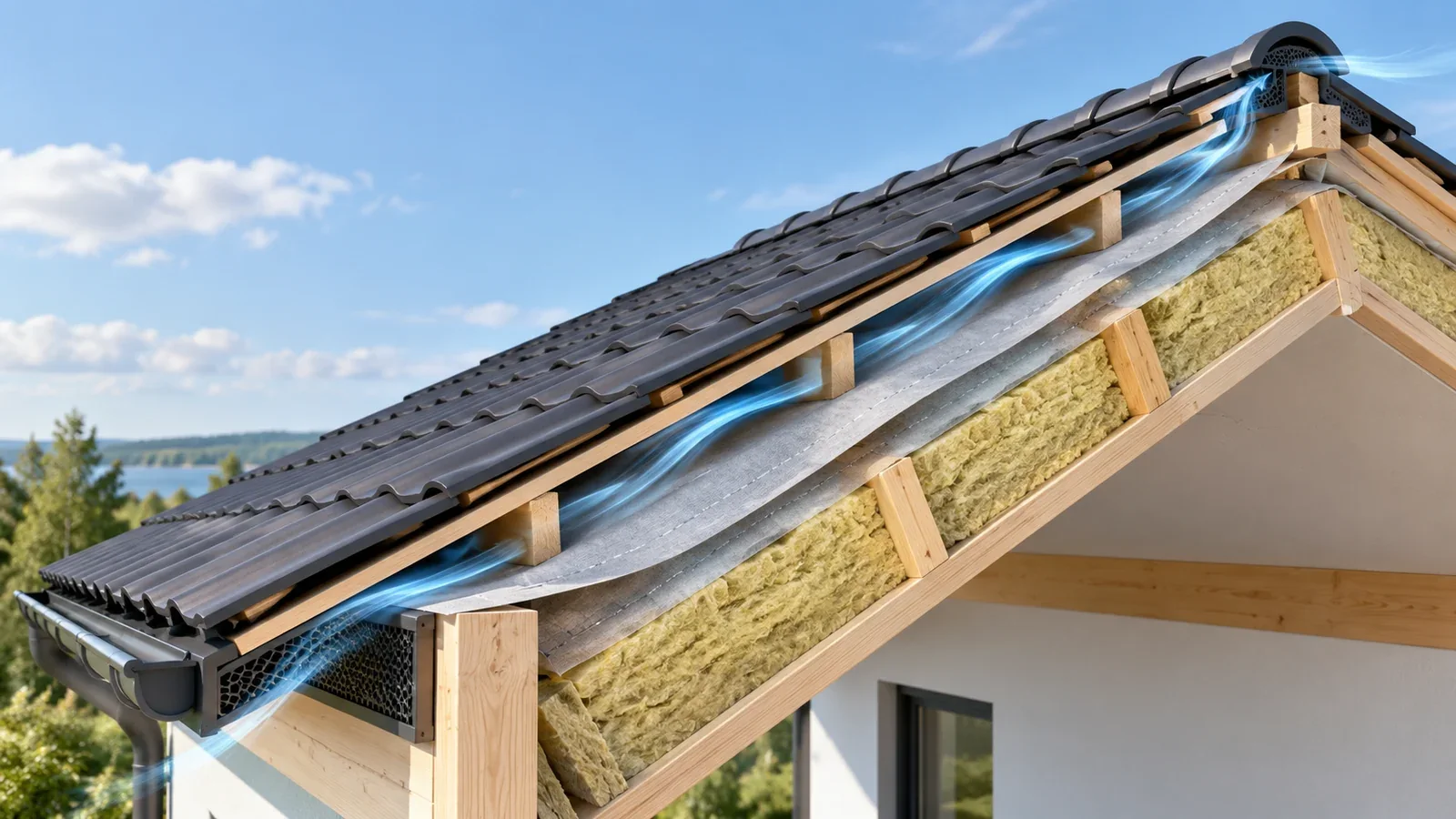

Как должен двигаться воздух

Для обычной утеплённой скатной крыши логика проста:

1. наружный воздух входит через вентиляционные отверстия в районе карниза;
2. проходит вверх по каналу, сформированному контробрешёткой;
3. уносит избыточную влагу из подкровельной зоны;
4. выходит у конька, хребта или через предусмотренные проектом вытяжные элементы.

Ключевое слово здесь — непрерывно. Если канал перекрыт утеплителем, доской, запененным участком, неправильным узлом мансардного окна или глухо закрытым коньком, наличие свободного пространства на остальных участках ската не спасает ситуацию.

Контробрешётка как раз и создаёт высоту вентиляционного канала. Обрешётка или сплошной настил под кровельный материал находятся выше этого канала — конкретная конструкция зависит от выбранного покрытия.

Каким должен быть вентиляционный канал

В быту часто встречается правило «делайте контрбрус 50×50 мм». Для многих небольших крыш оно действительно попадает в нормативный диапазон, но действующий СП 17.13330.2017 задаёт высоту вентиляционного канала по двум параметрам одновременно: длине ската и его уклону.

Минимум в любом случае — 50 мм. Но для пологого или длинного ската канал должен быть выше.

То есть на скате длиной 10 м и уклоном 15° нормативная высота уже 60 мм, а на скате 20 м с тем же уклоном — 100 мм. Поэтому размер контробрешётки нужно назначать по проектной геометрии крыши, а не только по привычному размеру бруска.

Приток и вытяжка важны не меньше высоты канала

Даже высокий канал не работает, если в него почти не поступает воздух или ему некуда выйти. СП устанавливает минимальную общую площадь отверстий:

• на карнизном участке — 200 см² на каждый погонный метр;
• на коньке — 100 см² на каждый погонный метр.

При увеличении высоты вентиляционного канала площадь входных и выходных отверстий также должна увеличиваться пропорционально.

На практике нужно смотреть именно на живое сечение, а не на внешнюю ширину красивого перфорированного софита или вентиляционной ленты. Сетки, решётки и аэроэлементы защищают канал от насекомых и мусора, но одновременно уменьшают свободную площадь прохода воздуха. Поэтому их пропускную способность стоит проверять по данным производителя.

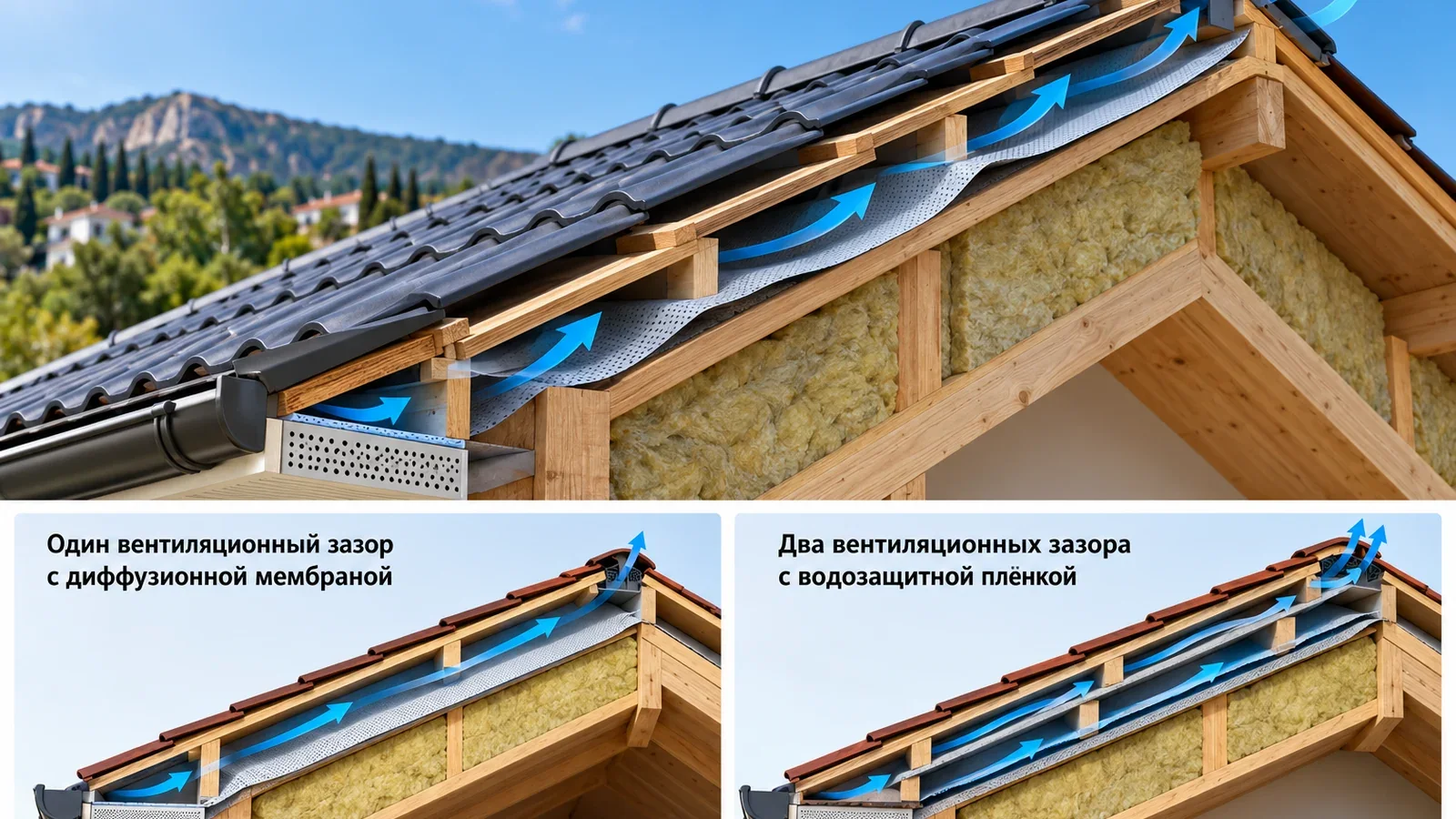

Один вентиляционный зазор или два

Количество вентиляционных каналов зависит не от личных предпочтений монтажника, а от типа подкровельного материала и всей конструкции крыши.

При современной диффузионной ветроводозащитной мембране обычно применяется схема с одним вентиляционным каналом: мембрана располагается непосредственно над утеплителем, а воздух движется выше неё — под кровельным покрытием или основанием под него.

Водозащитные, диффузионно закрытые плёнки работают иначе. Для них может потребоваться схема с двумя вентиляционными зазорами: один над утеплителем под плёнкой, второй — над плёнкой. Действующая редакция СП отдельно указывает, что двойной вентиляционный канал применяется на крышах простой геометрии — односкатных или двухскатных.

Поэтому нельзя покупать любую «гидроизоляционную плёнку», натягивать её вплотную к утеплителю и считать конструкцию готовой. Сначала нужно понимать, какой это материал и по какой схеме производитель допускает его монтаж. Подробнее об этом — в материале про пароизоляцию и подкровельные мембраны.

Холодный чердак — другая задача

Если утеплитель находится не в скатах, а по перекрытию верхнего этажа, пространство под кровлей остаётся холодным. В этом случае главным вентиляционным объёмом становится сам чердак.

СП требует обеспечить естественную вентиляцию холодного чердака через отверстия в карнизах, коньках, хребтах, вытяжных патрубках и других предусмотренных местах. Их суммарная площадь должна быть не менее 1/300 площади горизонтальной проекции кровли.

Это не означает, что можно перестать думать об устройстве подкровельной плёнки и кровельного покрытия. Но путать две задачи нельзя:

Что чаще всего делают неправильно

Самая распространённая ошибка — считать вентиляцией само наличие контробрешётки. На деле нужно проверить весь путь воздуха.

Типичные проблемы:

• вход у карниза перекрыт утеплителем, подшивкой или слишком плотной сеткой;
• контробрешётка ниже требуемой для длины и уклона ската;
• канал заканчивается под глухо закрытым коньком;
• сплошной настил или поперечные элементы не дают воздуху пройти дальше;
• около ендовы, мансардного окна, трубы или примыкания образуется «тупик»;
• используется неподходящая плёнка, но нижний вентиляционный зазор для неё не предусмотрен;
• пароизоляция изнутри собрана негерметично, и в конструкцию постоянно поступает слишком много влажного воздуха;
• проблему пытаются решить добавлением точечных аэраторов без проверки притока и самого канала.

На сложной крыше с несколькими ендовами, слуховыми или мансардными окнами и короткими прерванными участками скатов простого правила «карниз — конёк» уже недостаточно. Схему вентиляции таких участков лучше решать в проекте до монтажа кровли.

Что учитывать в Крыму

Для Крыма вентиляция кровли особенно важна летом. Сильная инсоляция заметно нагревает кровельное покрытие, а в расчётах вентилируемых каналов сам СП учитывает влияние солнечной радиации на температуру воздуха в конструкции. На мансарде нормальный вентзазор помогает отводить часть тепла из подкровельной зоны, хотя сам по себе не превращает плохо утеплённую крышу в прохладную.

Есть и обратная ошибка: на ветреном участке иногда хочется максимально «закрыть» карниз и конёк от задувания. Делать вентиляционные отверстия глухими нельзя. Нужны штатные карнизные и коньковые элементы, сетки и аэроэлементы, которые защищают от насекомых, мусора и осадков, но сохраняют необходимое живое сечение.

Для длинных скатов и небольшого уклона, которые встречаются в современной южной архитектуре, особенно важно не принимать 50 мм автоматически: именно здесь таблица СП часто требует 60, 80 или 100 мм.

Как проверить вентиляцию крыши до того, как её закроют

Лучший момент для проверки — когда мембрана, контробрешётка и основание уже смонтированы, но кровельное покрытие ещё не скрывает узлы.

Проверьте пять вещей:

1. Высота канала. Она соответствует длине и уклону ската, а не просто размеру купленного бруска.
2. Приток. У карниза есть непрерывное свободное входное сечение.
3. Путь. От карниза до верхней части ската нет перекрытий и тупиков.
4. Выход. Конёк, хребет или другой верхний узел действительно выпускает воздух.
5. Согласованность пирога. Тип мембраны, количество вентиляционных зазоров, пароизоляция и кровельное покрытие собраны в одну совместимую систему.

На готовой крыше увидеть ошибку сложнее: иногда приходится частично разбирать софит, конёк или покрытие. Поэтому вентиляцию выгоднее принимать как отдельный скрытый этап работ.

Где можно сэкономить, а где не стоит

Можно не покупать самый дорогой набор брендовых аэроэлементов, если выбранные аналоги обеспечивают нужное живое сечение, подходят к кровельному материалу и смонтированы по инструкции.

Не стоит экономить на геометрии канала. Уменьшение контробрешётки, глухая подшивка карниза, декоративно закрытый конёк или неправильная плёнка — это экономия на нескольких деталях, которая потом может закончиться мокрым утеплителем, конденсатом и разборкой уже готовой крыши.

Коротко: какой должна быть рабочая вентиляция кровли

Для утеплённой скатной крыши нужна не «дырка под кровлей», а непрерывная система: приток у карниза → расчётный вентиляционный канал → свободный выход в верхней части ската.

Минимальная высота канала по СП — 50 мм, но её нужно проверять по длине и уклону ската. Для карниза и конька важна достаточная свободная площадь отверстий. А количество вентиляционных зазоров выбирают по типу подкровельной мембраны и конструкции крыши.

Если на крыше уже появляется влага, сама фраза «у нас же есть вентзазор» ничего не доказывает. Следующий шаг — разобраться, где именно образуется конденсат и какая часть кровельного пирога работает неправильно.
