Короткий ответ: начинать нужно не с площади, а со списка оборудования
Универсальной нормы вроде «для любого частного дома нужна котельная 6 м²» нет. Сначала определяют источник тепла и состав инженерной системы, затем расставляют оборудование с требуемыми производителем и нормативами зазорами, оставляют рабочие проходы и только после этого получают разумные габариты помещения.
Для небольшого дома с настенным котлом набор оборудования может быть компактным. Если появляются бойлер косвенного нагрева, буферная ёмкость, коллекторы, водоподготовка, насосные группы, расширительные баки, автоматика и резервное питание, техническая зона быстро становится полноценным помещением.
Если планировка дома ещё формируется, полезно сначала определить весь набор служебных помещений: кладовую, постирочную и хозяйственные зоны. Так котельная не будет случайно выполнять одновременно роль склада, мастерской и прохода.
Сначала решите, что именно будет стоять в помещении
До фиксации стен составьте хотя бы предварительную ведомость оборудования. В зависимости от проекта в техническом помещении могут оказаться:
- котёл или другой источник тепла;
- бойлер или накопительный водонагреватель;
- буферная ёмкость;
- коллекторы отопления и тёплых полов;
- насосные группы и расширительные баки;
- узлы водоснабжения, фильтрации и водоподготовки;
- автоматика и часть электрооборудования;
- оборудование резервного электропитания, если оно предусмотрено проектом.
Не обязательно собирать всё в одной комнате. Важно другое: архитектор и инженер должны заранее договориться, что именно размещается здесь, а что уходит в другие технические зоны.
Как определить нужный размер
Практичнее считать помещение от оборудования наружу.

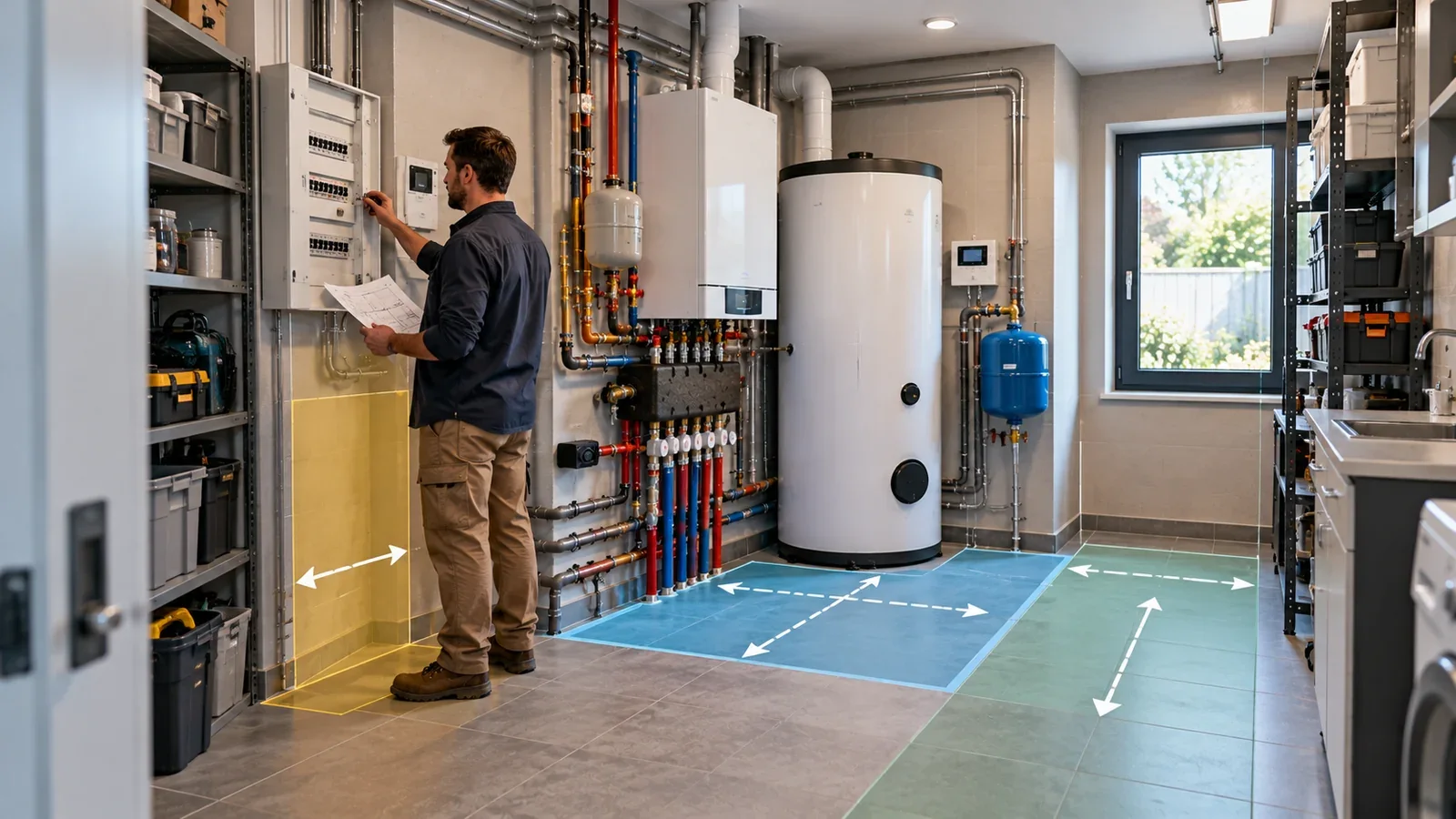

Сначала на плане размещают реальные или предварительно выбранные модели оборудования с их габаритами. Затем учитывают монтажные расстояния из документации производителя, доступ к фильтрам, насосам, арматуре и панелям, пространство для открытия крышек и демонтажа деталей. После этого проверяют проходы и путь, по которому крупное оборудование можно занести и когда-нибудь вынести.
И только получив такую расстановку, имеет смысл двигать стены.
Это особенно важно для цилиндрических баков и бойлеров. На плане они выглядят как простой круг или прямоугольник, но при замене выясняется, что агрегат не проходит в дверь, не разворачивается в коридоре или упирается в уже смонтированные трубы.
Газовая котельная требует отдельной проверки проекта
Если планируется природный газ, нельзя переносить в проект случайные цифры из старых статей и форумов. Действующий СП 402.1325800.2018 с изменением №1 различает условия размещения оборудования, в том числе котлы с открытой и закрытой камерой сгорания.
Для отдельной теплогенераторной площадь в общем случае определяют из условий удобства монтажа и обслуживания оборудования. При этом для отопительного газового котла с открытой камерой сгорания СП устанавливает объём помещения не менее 15 м³ и высоту не менее 2,5 м. Для газовых теплогенераторов также нормируется воздухообмен; конкретные решения зависят от типа оборудования и проекта.
Это хороший пример, почему нельзя проектировать котельную только по площади пола. При газе одновременно важны объём, высота, вентиляция, подача воздуха для горения, дымоудаление, размещение оборудования и требования его изготовителя.
Важно: окончательные параметры газовой теплогенераторной нужно сверять с актуальной редакцией нормативов, проектом газоснабжения, техническими условиями и документацией конкретного оборудования. Эта статья не заменяет проект газоснабжения.
Что предусмотреть в стенах, полу и инженерных вводах
Главная выгода раннего проектирования котельной — возможность собрать коммуникации в логичном месте до строительства и отделки.
Заранее определяют трассы отопления и водоснабжения, электрическое питание, вентиляцию, дымоход или коаксиальный канал там, где он нужен, ввод газа при газификации, отвод конденсата для оборудования, которому он требуется, и канализацию для предусмотренных проектом сливов.
Полезно отдельно решить вопрос аварийного или сервисного слива воды. Наличие трапа и способ его устройства зависят от конструкции пола и канализации; просто нарисовать «дырку в полу» недостаточно — нужен нормальный узел с защитой от запаха и пониманием, куда уйдёт вода.
Где расположить техническое помещение
Удобное место определяется не только расстоянием до жилых комнат.
Наружная стена часто упрощает организацию части вентиляционных и дымовых решений, а также может облегчить инженерные вводы. Но конкретная схема зависит от оборудования. Одновременно стоит оценить длину труб до основных потребителей, шум насосов и автоматики, путь обслуживания и связь с хозяйственной частью дома.
Техническое помещение рядом со спальней может оказаться неприятным соседом из-за работы насосов, реле и другого оборудования. А помещение в дальнем углу дома иногда увеличивает протяжённость коммуникаций.
Отдельный наружный вход бывает удобен для сервиса, но не является универсально лучшим решением. Нужно оценить, как часто владельцу придётся заходить в помещение, защищён ли вход от осадков и удобно ли обслуживать систему зимой.
Дверь и маршрут замены оборудования — часть проекта
Одна из самых дорогих мелочей обнаруживается через годы: старый бойлер нужно заменить, а новый невозможно вынести без демонтажа двери, труб или отделки.
Поэтому проверяйте не только ширину дверного полотна. Важны чистый проём, высота, поворот перед дверью, ширина коридора, ступени и все узкие места на маршруте от улицы до места установки.
Для тяжёлого напольного оборудования полезно также заранее понимать несущую способность основания и технологию его установки.
Техническая комната — плохое место для случайного склада
Свободный угол быстро заполняется коробками, краской, инструментом и сезонными вещами. Через несколько лет доступ к фильтру или коллектору оказывается перекрыт.
Если дому действительно требуется хозяйственное хранение, лучше предусмотреть его отдельно или выделить безопасную зону, которая не мешает обслуживанию инженерных систем. Особенно важно не перекрывать вентиляционные отверстия, подходы к запорной арматуре, электрооборудованию и оборудованию, требующему сервисного доступа.
Что учитывать в Крыму
Специальной «крымской нормы площади котельной» нет. Региональная специфика проявляется скорее в инженерном сценарии конкретного дома.
На этапе проекта имеет смысл решить, потребуется ли место для водоподготовки или накопительного оборудования, какое резервирование электропитания действительно нужно дому и где будут проходить наружные инженерные трассы. Эти решения зависят от участка, доступных сетей и выбранной системы отопления, поэтому резервировать место лучше после инженерной концепции, а не по принципу «вдруг пригодится».
Типичные ошибки
Сначала нарисовать дом, потом искать место для котла. В итоге оборудование распределяется по случайным нишам, а коммуникации удлиняются.
Ориентироваться на одну цифру площади. Два помещения одинаковой площади могут радикально отличаться по удобству из-за пропорций, двери и расстановки оборудования.
Не учитывать сервисные зоны. Оборудование физически помещается, но снять насос, открыть крышку или заменить бак невозможно.
Забыть о будущем. Система отопления и водоснабжения за срок жизни дома может меняться. Небольшой разумный резерв обычно полезнее идеально плотной компоновки.
Совместить котельную со складом без правил. Хранение начинает мешать доступу и вентиляции.
Как поставить задачу архитектору и инженеру

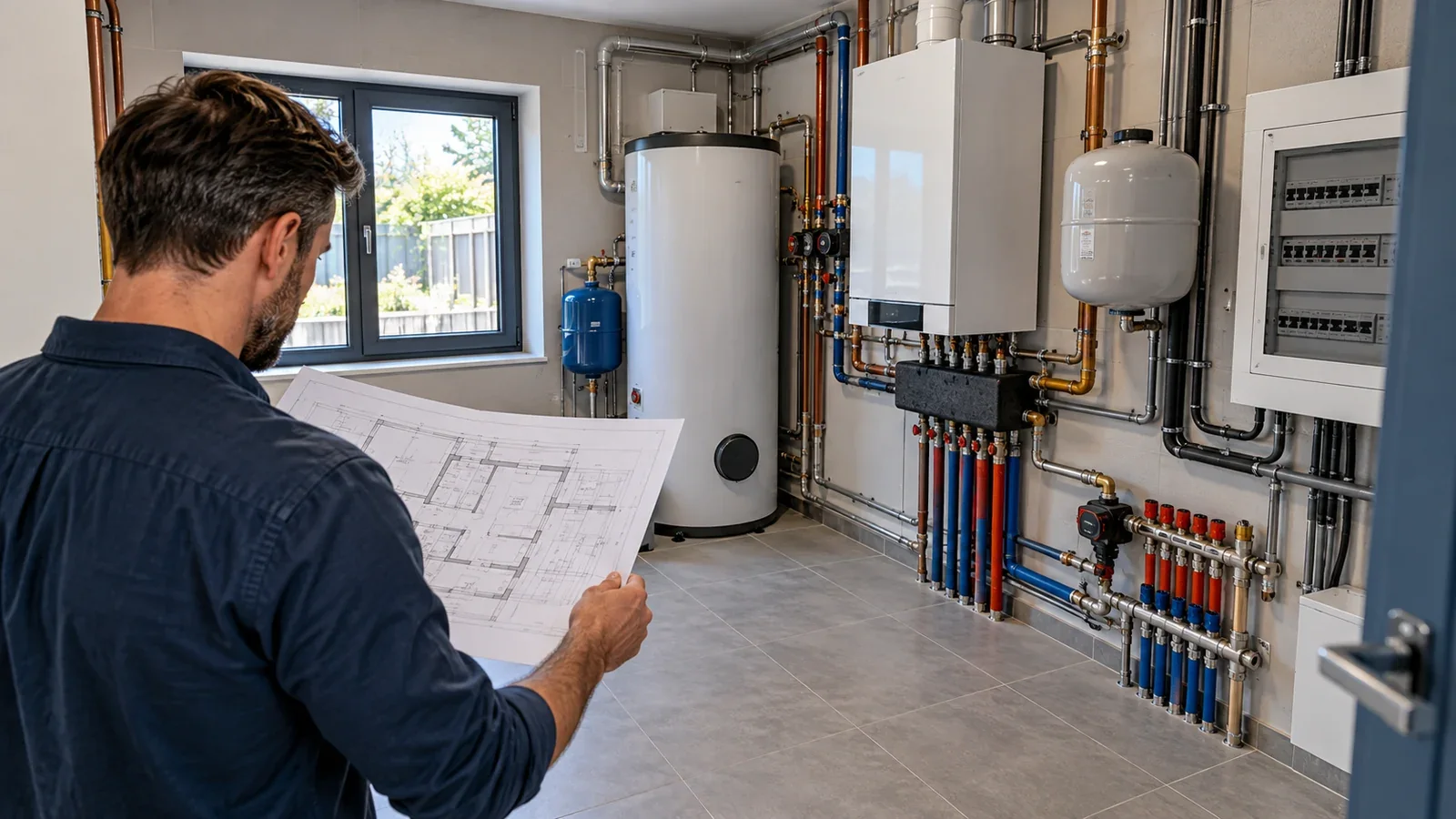

До утверждения планировки попросите показать техническое помещение не пустым прямоугольником, а с расстановкой основных агрегатов в масштабе. На плане должны читаться дверь, сервисные зоны, основные инженерные вводы и маршрут замены крупного оборудования.
Хороший контрольный вопрос звучит так: «Можно ли здесь не только установить всё оборудование, но и обслужить и заменить его через десять лет, не разбирая половину помещения?»
После технических помещений логично перейти к другой зоне, которую тоже часто недооценивают на раннем плане: тамбуру, прихожей и грязной зоне у входа.
