Как спроектировать электроснабжение дома так, чтобы потом можно было подключить резервный источник

Главная идея: резерв нужно заложить в архитектуру электроснабжения

Самая частая ошибка выглядит так:

Дом уже построен, щит заполнен, все линии смешаны — и только после нескольких отключений появляется мысль поставить генератор или аккумуляторы.

Тогда выясняется, что холодильник сидит на одной группе с кухней, насос — на другой фазе, котёл — в общем щите без удобного выделения, свободного места под автоматику нет, а кабель от предполагаемого генератора можно проложить только по готовой отделке.

Если резерв предусмотреть заранее, сама система может оставаться простой:

Это не монтажная схема и не руководство по сборке щита. Смысл в другом: резервируемые потребители должны быть выделены как отдельная часть электроснабжения ещё до того, как появится конкретный генератор или аккумуляторная система.

Почему не стоит автоматически резервировать весь дом

Технически можно построить систему, которая при отключении сети продолжит питать практически всё. Но для обычного частного дома это часто резко увеличивает:

• требуемую мощность резервного источника;
• ёмкость аккумуляторов;
• мощность инвертора;
• мощность генератора;
• стоимость коммутационной аппаратуры;
• сложность автоматики;
• требования к кабелям и защите.

При этом во время отключения обычно не нужны одновременно:

• электрокотёл на полной мощности;
• электрическая сауна;
• духовка и варочная поверхность;
• зарядка электромобиля;
• все кондиционеры;
• бойлер;
• мастерская;
• декоративное наружное освещение.

Поэтому практичный проект начинается не с вопроса «какой генератор поставить», а с вопроса:

Какие функции дома действительно должны сохраниться, когда внешняя сеть пропадёт?

Для большинства домов ответ приводит к отдельной группе критичных нагрузок.

Какие линии обычно имеет смысл сделать резервируемыми

Универсального списка нет, но чаще всего в него рассматривают:

• несколько групп основного освещения;
• холодильник и морозильник;
• интернет и связь;
• систему безопасности;
• автоматику котла;
• циркуляционные насосы отопления;
• насос водоснабжения;
• оборудование канализации, если без питания оно не может нормально работать;
• часть розеток для зарядки телефонов и ноутбуков;
• автоматику ворот, если это важно для ежедневного доступа.

В отдельных домах в резерв дополнительно включают один кондиционер, медицинское оборудование, сервер, насос бассейна или другую специфическую нагрузку.

А вот крупные нагреватели и мощные бытовые потребители обычно разумно оставлять вне резервной секции, если нет отдельной причины питать именно их.

Список лучше формировать вместе с расчётом из статьи №140 — не по названиям комнат, а по функциям дома.

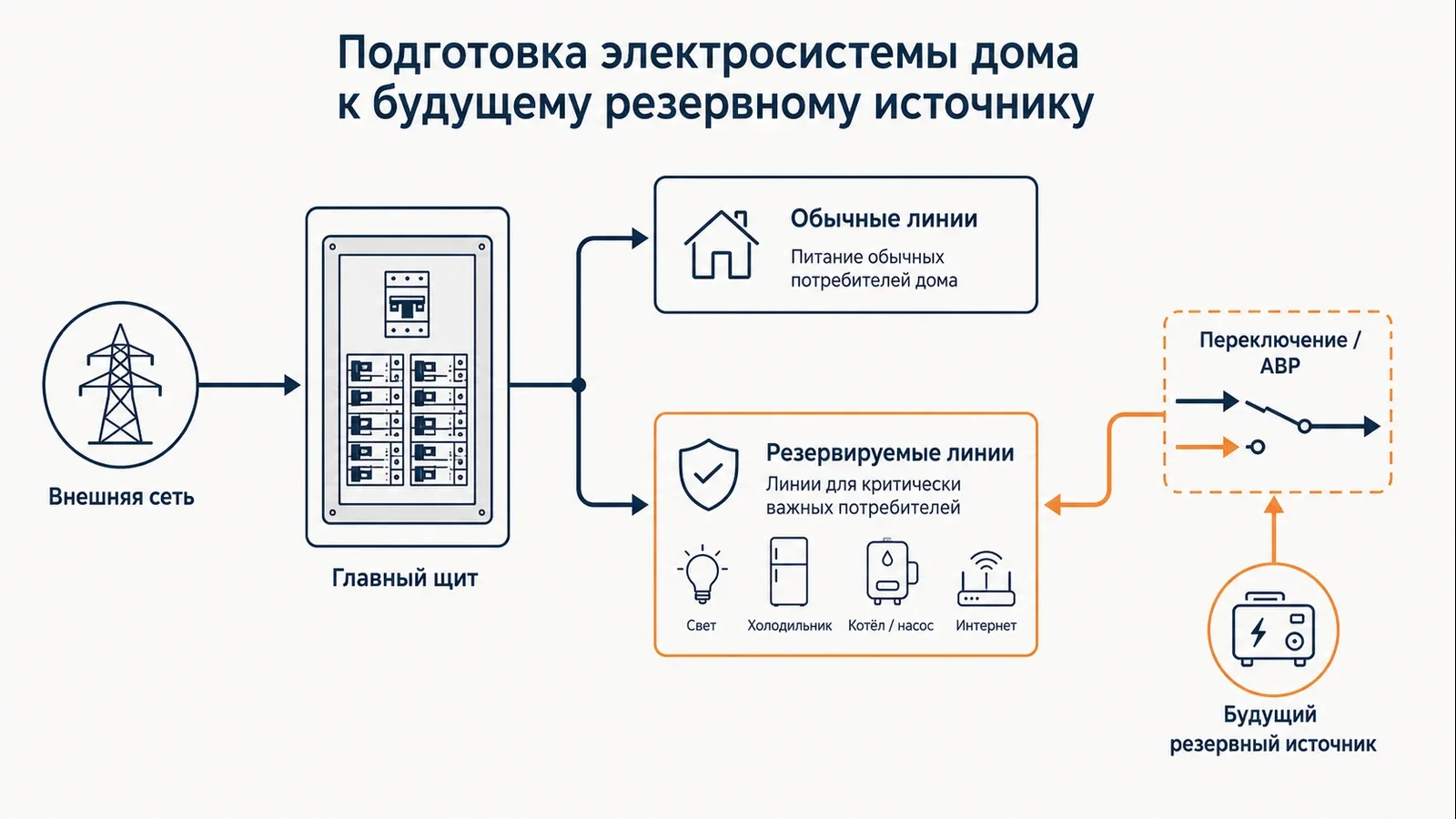

Лучшее решение для большинства домов — отдельная резервная секция щита

Есть два принципиальных подхода.

Для большинства частных домов второй вариант рациональнее.

Он позволяет сегодня построить нормальную сетевую электрику, а позже подключить к резервной секции:

• генератор;
• инвертор с аккумуляторами;
• ИБП;
• гибридную систему;
• в перспективе — систему с солнечной генерацией, если её архитектура это предусматривает.

При этом тяжёлые нагрузки остаются на обычной части щита и автоматически не «садятся» на небольшой резервный источник.

Что именно предусмотреть в электропроекте

1. Отдельный список резервируемых потребителей

У каждой линии в проекте желательно сразу указать:

• назначение;
• расчётную нагрузку;
• фазу;
• должна ли она работать при отключении внешней сети;
• допустима ли пауза при переключении;
• есть ли у нагрузки высокий пусковой ток.

Последний пункт особенно важен для насосов, компрессоров и другого оборудования с электродвигателем.

2. Отдельную секцию или щит резервных линий

Это не обязательно должен быть отдельный большой шкаф.

В зависимости от проекта возможны:

• выделенная секция в основном распределительном щите;
• отдельный небольшой щит критичных нагрузок;
• отдельный этажный или технический щит, если дом большой.

Главное — чтобы резервируемые линии не пришлось потом выискивать среди десятков автоматов и переподключать по одной.

3. Место для устройства переключения источников

Нормальный резерв предполагает штатное переключение между внешней сетью и альтернативным источником.

По действующему ГОСТ Р 50571.29-2022 должны быть предусмотрены меры, исключающие нежелательную параллельную работу резервного генераторного источника с сетью общего пользования. В качестве вариантов стандарт называет взаимную блокировку коммутационных устройств, трёхпозиционный переключатель, автоматическое коммутационное устройство с блокировкой и другие решения эквивалентной безопасности.

Поэтому в щите стоит заранее оставить:

• физическое место;
• DIN-модули или отдельную монтажную зону;
• кабельные вводы;
• возможность установить ручное переключение или АВР позднее.

Важно не купить АВР «на всякий случай», а оставить возможность поставить правильное устройство после выбора реального источника.

4. Запас места в щите

Плотно заполненный щит — один из самых неприятных сюрпризов при модернизации.

Будущий резерв может потребовать места под:

• переключающее устройство;
• дополнительные автоматы;
• контакторы;
• устройства контроля;
• измерительные трансформаторы или датчики;
• защиту цепей управления;
• оборудование связи и мониторинга.

Не существует универсального числа «оставьте N модулей». Запас зависит от архитектуры будущего решения. Но проект щита без какого-либо резерва на расширение почти всегда ухудшает возможность модернизации.

5. Кабельный маршрут к будущему источнику

Даже если оборудования пока нет, полезно заранее решить:

• где физически сможет стоять генератор;
• где могут размещаться инвертор и аккумуляторы;
• откуда резервный ввод придёт к щиту;
• нужны ли отдельные трубы или кабельные каналы;
• где можно проложить управляющий кабель;
• как обеспечить доступ для обслуживания.

Заложенная пустая труба или технический канал на этапе строительства обходится несравнимо проще, чем новый маршрут через готовые стены, фасад и благоустройство.

6. Место под оборудование

Генератор и аккумуляторно-инверторная система требуют разного размещения.

Для генератора нужно заранее продумать отдельное безопасное место с учётом требований производителя, выхлопа, шума, осадков, обслуживания и прокладки силового кабеля.

Для инвертора и аккумуляторов — место с допустимыми температурой, вентиляцией, доступом для обслуживания и условиями, предусмотренными производителем оборудования.

Не стоит заранее строить один «универсальный шкаф» неизвестно под что. Лучше оставить инфраструктурную возможность и выбрать окончательное место после определения типа резервной системы.

7. Возможность ручного и автоматического переключения

Если отключения редкие, владелец может сознательно выбрать ручное переключение.

Если свет пропадает регулярно, а без электричества останавливаются насос, отопление или связь, позже может понадобиться автоматика.

Для этого проектировщику полезно заранее понимать:

• допустима ли пауза при переключении;
• нужен ли автоматический запуск генератора;
• будет ли система сама возвращаться на сеть;
• требуется ли дистанционный мониторинг;
• какие нагрузки должны включаться не сразу, а по приоритету.

Даже если автоматизация появится потом, трассы и место под её элементы дешевле предусмотреть заранее.

Почему нельзя делать «резервный вход через розетку»

Один из опасных бытовых способов — попытка подать напряжение от генератора в домашнюю сеть через обычную розетку.

Так делать нельзя.

Проблема не только в разъёме. При неправильной схеме резервный источник способен подать напряжение обратно в сеть, которая снаружи считается отключённой. Это опасно для людей и оборудования.

ГОСТ Р 50571.29-2022 прямо требует мер, исключающих нежелательную параллельную работу альтернативного генераторного источника с сетью общего пользования.

Поэтому резервный ввод должен быть штатной частью электроустановки, а не временным кабелем между генератором и случайной розеткой.

Защита должна работать и от сети, и от резерва

Подключить второй источник недостаточно.

При переходе на генератор или инвертор меняются условия работы электроустановки:

• источник имеет другие токи короткого замыкания;
• по-другому может быть организована нейтраль;
• меняется связь источника с землёй;
• УДТ/УЗО должны сохранять требуемую эффективность;
• автоматическое отключение питания должно оставаться работоспособным.

ГОСТ Р 50571.29-2022 требует, чтобы меры защиты оставались эффективными при каждом возможном сочетании источников.

Отсюда важный вывод:

Схему нейтрали, заземления, УДТ и переключения нельзя окончательно проектировать «на будущее», не зная характеристик будущего резервного источника.

Но можно и нужно заранее сделать архитектуру, в которую этот источник затем корректно встраивается.

Что учесть с заземлением и нейтралью

Это один из тех вопросов, где универсальная картинка из интернета особенно опасна.

В зависимости от:

• системы заземления объекта;
• типа генератора;
• конструкции инвертора;
• способа переключения;
• необходимости коммутации нейтрали;
• структуры УДТ;

схема будет различаться.

Действующие ГОСТ Р 50571.29-2022 и ГОСТ Р 50571.5.54-2024 устанавливают требования к работе генераторных источников, защитному заземлению и защитным проводникам. Конкретное исполнение должно определяться проектом.

Для владельца практический вывод проще:

в проекте должно быть предусмотрено место и логика будущего резерва, но перемычки N–PE, коммутацию нейтрали и окончательную схему заземления нельзя додумывать самостоятельно после покупки генератора.

Как предусмотреть резерв в трёхфазном доме

Именно здесь заранее принятые решения дают самый большой эффект.

Если основной ввод трёхфазный, а будущий резерв нужен только для холодильника, насоса, котла и интернета, вовсе не обязательно покупать трёхфазный генератор на весь дом.

Можно заранее спроектировать отдельную резервируемую часть с выбранными однофазными линиями.

Но нужно учитывать:

• на каких фазах расположены критичные нагрузки;
• есть ли среди них настоящие трёхфазные потребители;
• как будет происходить переключение;
• не появятся ли недопустимые связи между фазами;
• как сохраняется работа защит.

Поэтому идея «потом просто объединим три фазы и подадим одну от генератора» не должна закладываться как универсальное решение.

Статья №142 как раз подводит к этому вопросу: трёхфазный ввод расширяет возможности дома, но делает архитектуру небольшого резерва сложнее. Именно поэтому резервные линии лучше выделять при проектировании щита, а не после его сборки.

Что делать с мощными трёхфазными потребителями

Если при отключении должно продолжать работать настоящее трёхфазное оборудование, задача меняется.

Например:

• трёхфазный насос;
• тепловой насос;
• электрокотёл;
• станок;
• другое оборудование на 400 В.

Тогда однофазный резерв только бытовых групп эту нагрузку не закроет.

Нужно либо:

• предусматривать трёхфазный резервный источник;
• выбирать другое оборудование;
• иметь отдельный аварийный сценарий работы без этого потребителя.

Это решение должно приниматься до выбора мощности резервного источника.

Нужно ли сразу покупать генератор, инвертор и аккумуляторы

Нет.

Если дом строится сейчас, а резерв понадобится неизвестно когда, можно сделать только подготовку:

1. выделить критичные линии;
2. сформировать резервную секцию щита;
3. оставить место под коммутацию;
4. предусмотреть кабельные трассы;
5. определить возможные места оборудования;
6. заложить управляющие каналы;
7. отразить всё это в однолинейной схеме и документации.

Оборудование можно купить позднее, когда станет понятен реальный характер отключений и бюджет.

Это часто разумнее, чем покупать сегодня дорогую систему «на всякий случай».

Что обычно забывают предусмотреть

Свободное место рядом с щитом

Инвертор, внешнее переключающее устройство или дополнительный щит могут физически не поместиться туда, где хотелось бы их установить.

Кабель к будущему генератору

После благоустройства участка оказывается, что от возможного места генератора до электрощитовой нет нормального маршрута.

Управляющий кабель

Для автоматического запуска и АВР может потребоваться отдельная цепь управления или связи.

Пусковые нагрузки

Насос на 1 кВт не означает, что любой источник мощностью немного больше 1 кВт его уверенно запустит.

Линии отопления и воды

Иногда владелец делает резерв нескольких розеток, но забывает, что реальная жизнеспособность дома зависит от автоматики котла, циркуляции, скважинного насоса или канализационной системы.

Нерезервируемые тяжёлые нагрузки

Если они не отделены электрически, небольшой источник может постоянно уходить в перегрузку из-за случайно включённой духовки, бойлера или зарядки автомобиля.

Что ошибочно считают главным

«Главное — купить АВР»

Нет. АВР лишь переключает источник.

Если не определены резервируемые нагрузки, фазность, нейтраль, защита и режим работы источника, сам по себе АВР проблему не решает.

«Главное — поставить мощный генератор»

Нет. Избыточная мощность не исправляет неправильный щит и не заменяет безопасное переключение.

«Если есть УЗО, всё уже защищено»

Тоже нет. Защитные устройства должны корректно работать при конкретной архитектуре сети и резервного источника.

«Инвертор подключить проще, поэтому проект не нужен»

Статический преобразователь тоже является источником питания и меняет режим работы электроустановки. Для него также важны коммутация, защитные меры и правильная интеграция с существующей сетью.

Что учитывать в Крыму

Для этой темы региональная специфика связана не столько с самой электрической схемой, сколько с практикой эксплуатации.

Если резерв действительно нужен — лучше заложить его ещё при строительстве

Если объект находится там, где отключения сети бывают ощутимыми, подготовка к резерву перестаёт быть абстрактной «опцией на будущее». Она становится частью нормального инженерного проекта дома.

Летом критичной нагрузкой может стать не только холодильник

В жаркий период владелец может сознательно добавить в резерв хотя бы один кондиционер. Тогда требуемая мощность системы резко возрастает, и это нужно учитывать до выбора инвертора или генератора.

Наружное оборудование должно соответствовать месту установки

Для генераторного ввода, наружных соединений и оборудования на участке нужно учитывать реальные условия конкретного места: солнце, осадки, пыль, ветер, а у моря — ещё и агрессивную среду. Конкретную степень защиты и исполнение выбирают по условиям установки и документации производителя.

Что выбрать в разных ситуациях

Дом только проектируется

Лучший момент для подготовки.

Рационально: сразу составить список критичных нагрузок, выделить резервную секцию, предусмотреть место и трассы, но не обязательно покупать сам источник.

Дом уже построен, но отделка ещё не закончена

Можно скорректировать щит и кабельные маршруты с относительно небольшими потерями.

Рационально: сделать подготовку сейчас, пока доступ к трассам ещё есть.

Готовый дом с небольшим щитом

Сначала нужен аудит существующей электроустановки.

Рационально: не пытаться «втиснуть» резерв любой ценой, а решить, нужен ли дополнительный щит критичных нагрузок.

Трёхфазный дом, резерв нужен только для базовых систем

Часто рационально: выделить отдельный однофазный резервируемый контур, если это допускает состав нагрузок и проект.

Полностью электрический дом

Электрокотёл, бойлер, кухня, кондиционирование и насосы могут сделать «резерв всего дома» очень дорогим.

Рационально: определить аварийный режим дома — какие системы работают полностью, какие ограниченно, какие отключаются.

Планируется солнечная электростанция

Сразу стоит разделить две задачи:

• солнечная генерация для экономии;
• работа дома при пропадании внешней сети.

Обычная солнечная система не автоматически означает наличие резервного питания. Будущая архитектура инвертора, накопителя и коммутации должна рассматриваться отдельно.

Где можно сэкономить, а где не стоит

Можно сэкономить на преждевременной покупке оборудования.

Если отключения пока редкие, разумно сначала оплатить правильную архитектуру электроснабжения, а генератор или аккумуляторы поставить позже.

Не стоит экономить на:

• расчёте нагрузок;
• разделении групповых линий;
• аппаратах переключения и блокировки;
• защитных устройствах;
• заземлении;
• проектировании нейтрали;
• кабельных сечениях;
• месте в щите;
• документации по фактически собранной системе.

Самая дорогая экономия — оставить всё «как-нибудь на потом», а потом переделывать уже готовый дом.

Коротко: что предусмотреть

Если хотите оставить возможность нормального резерва в будущем, в проекте должны появиться семь вещей:

1. список критичных нагрузок;
2. отдельные резервируемые линии;
3. резервная секция щита;
4. место для устройства переключения источников;
5. запас места для защиты и автоматики;
6. кабельный и управляющий маршрут к будущему оборудованию;
7. документация, по которой электрик позже сможет безопасно встроить выбранный источник.

При этом не нужно заранее угадывать конкретный генератор или инвертор.

Нужно сделать так, чтобы их появление не заставило заново проектировать весь дом.
