Короткий ответ
В каменном доме армопояс делают не «на всякий случай», а там, где его задача определена проектом. Чаще всего это уровень перекрытия или покрытия, верх кладки под стропильной системой, участки с большими опорными нагрузками и конструктивные уровни, где требуется связать стены в единый пространственный контур.
В сейсмических районах действует отдельная логика: СП 14.13330.2018 устанавливает требования к антисейсмическим поясам для каменных зданий. Это уже не бытовая рекомендация строителей, а часть расчётной системы здания.
Поэтому правильный вопрос звучит не «нужен ли армопояс вообще?», а «какую нагрузку и какую связь он должен обеспечить именно в этом доме?»
Что строители называют армопоясом

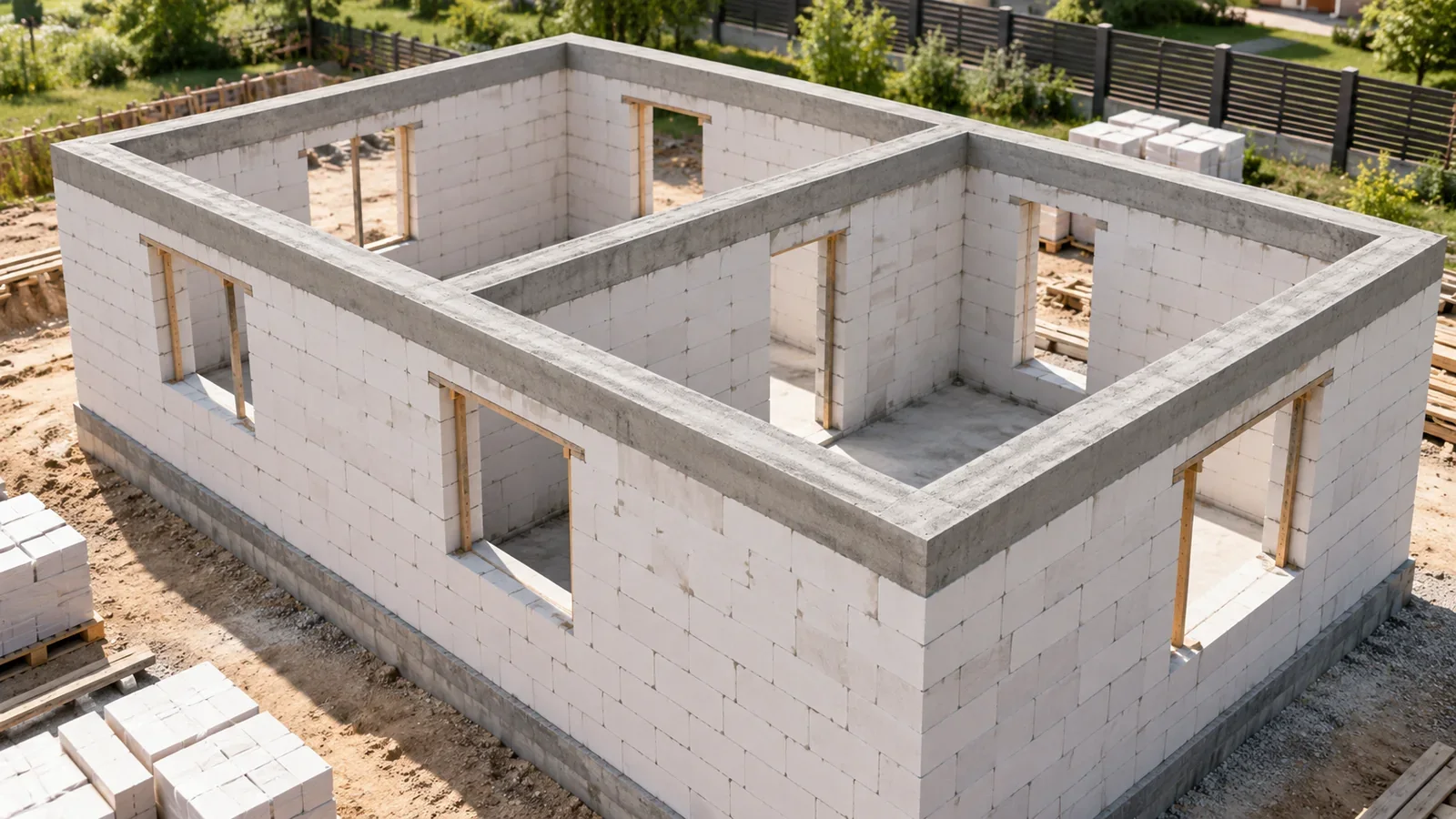

В частном строительстве словом «армопояс» обычно называют непрерывный или близкий к непрерывному железобетонный элемент, который проходит по верху каменных стен.
Он может выполнять несколько разных функций:
- распределять нагрузку от плит, балок или элементов крыши по кладке;
- связывать продольные и поперечные стены;
- создавать жёсткий уровень, к которому привязываются перекрытия или кровля;
- воспринимать усилия, которые кладка сама по себе переносит хуже;
- служить частью антисейсмической системы здания.
Эти функции похожи, но не одинаковы. Один пояс может выполнять сразу несколько задач, однако его размеры, армирование, расположение и связь со стенами должны соответствовать именно этим задачам.
Зачем распределять нагрузку по кладке
Каменная стена хорошо работает на равномерное сжатие, но опорная нагрузка от балки, плиты или другого элемента приходит не всегда равномерно.

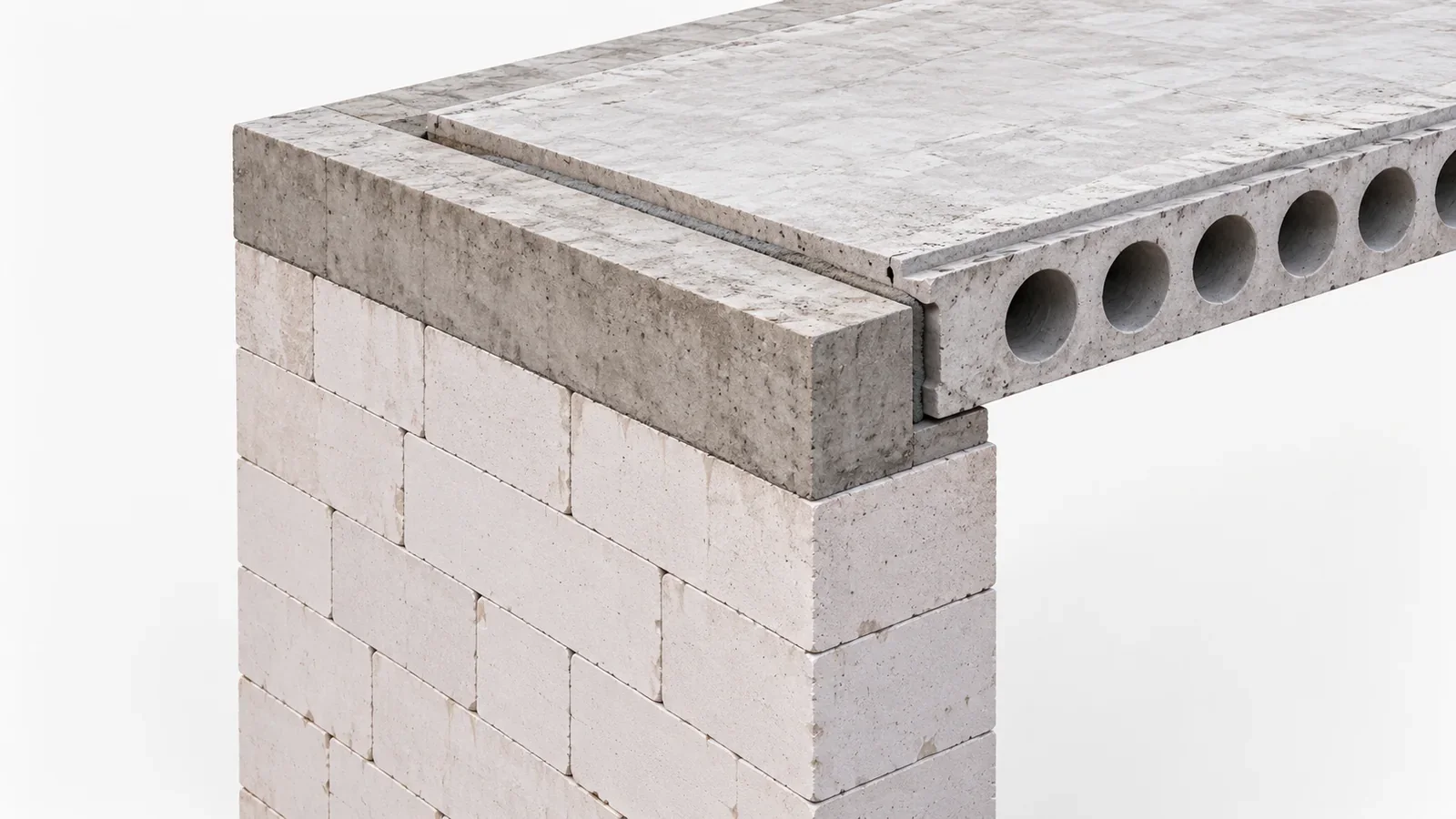

Например, плита перекрытия передаёт вес на сравнительно узкий участок стены. Балка или прогон создают ещё более локальную нагрузку. В таких местах важно проверить кладку на местное сжатие — смятие.
СП 15.13330.2020 прямо предусматривает расчёт кладки на местное сжатие при опирании балок, прогонов, панелей перекрытий и других элементов. Если несущей способности опорного участка недостаточно, применяют конструктивные меры: армирование кладки, распределительные плиты, пояса и другие решения.
Именно отсюда появляется одна из реальных задач армопояса: не дать большой опорной реакции прийти в несколько блоков или кирпичей слишком концентрированно, а передать её на более протяжённый участок стены.
Но из этого не следует, что любой дом с плитами автоматически требует одинаковый железобетонный пояс. Узел опирания зависит от материала стены, пустотности блока или камня, глубины опирания, нагрузки, схемы перекрытия и требований конкретного проекта.
Если вы ещё выбираете тип перекрытия, сначала имеет смысл сравнить сборные плиты и монолитное перекрытие, потому что их работа со стенами отличается.
Вторая задача — связать стены между собой
Каменный дом должен работать не как набор отдельных стен, а как пространственная система.
Особенно важны связи:
- между наружными и внутренними несущими стенами;
- между продольными и поперечными стенами;
- между стенами и перекрытием;
- между верхом стен и конструкцией покрытия.
Железобетонный пояс может создать непрерывную горизонтальную связь на одном уровне. Это помогает включить стены в совместную работу и уменьшить риск того, что отдельные участки будут воспринимать горизонтальные или локальные усилия независимо друг от друга.
Здесь важно слово «непрерывную». Пояс, который прерывается без расчётной причины, не связан в углах, обходит внутренние несущие стены или не имеет нормальных узлов сопряжения, может выглядеть массивно, но не выполнять ту работу, ради которой его устраивали.
Когда армопояс часто предусматривают под перекрытием
Один из самых распространённых уровней — верх кладки перед монтажом перекрытия.
Такое решение особенно логично, когда одновременно нужно:
- получить ровную и рассчитанную опорную зону;
- распределить нагрузку от перекрытия;
- связать стены по периметру и по несущим направлениям;
- обеспечить требуемую связь самого перекрытия со стенами.
Для сборных железобетонных перекрытий в сейсмическом проектировании требования становятся ещё строже: СП 14.13330.2018 рассматривает монолитные железобетонные обвязки — антисейсмические пояса — как один из способов обеспечить совместную работу перекрытия и вертикальных конструкций.
При этом есть важное исключение, которое хорошо показывает, почему нельзя мыслить шаблоном. Для каменных зданий в сейсмических районах СП допускает не устраивать отдельный антисейсмический пояс на уровне монолитного железобетонного перекрытия, если оно заделано по контуру в стены. То есть сама конструкция перекрытия может выполнять часть той работы, ради которой в другой схеме нужен отдельный пояс.
Нужен ли отдельный пояс под крышей
Часто — да, но не потому, что «так делают все».
Верхний пояс может одновременно:
- связать верх стен;
- создать основание под мауэрлат или другие элементы стропильной системы;
- дать надёжную зону для анкеровки;
- распределить нагрузки от крыши;
- войти в общую антисейсмическую систему.
Производители стеновых блоков нередко закладывают верхние армированные пояса в свои типовые решения. Например, в типовых проектах Bonolit армированный пояс предусматривается в уровнях перекрытий и под стропильной системой. Но это рекомендация в рамках конкретной стеновой технологии, а не универсальный размер и схема для любого каменного дома.
Если крыша распорная, имеет сложную геометрию, большие пролёты или передаёт значительные горизонтальные усилия, вопрос нельзя сводить к одной бетонной ленте. Сначала должна быть понятна расчётная схема крыши и то, куда уходят её усилия.
Армопояс и антисейсмический пояс — не совсем одно и то же
В бытовой речи эти слова часто смешивают, но для Крыма различие важно.
Армопояс — широкое строительное название железобетонной обвязки или распределительного элемента.
Антисейсмический пояс — элемент, который проектируется в составе сейсмостойкой конструктивной системы и должен выполнять конкретные требования СП 14.13330.2018.
Для зданий со стенами из кирпича или каменной кладки СП требует в уровнях перекрытий и покрытий устраивать антисейсмические пояса по продольным и поперечным стенам. Они должны иметь непрерывное армирование и быть связаны с конструкциями здания в соответствии с проектом.
В СП приведены и минимальные конструктивные требования к такому поясу. Например, его высота должна быть не менее 150 мм, бетон — не ниже класса B12,5, а продольная арматура назначается расчётом с установленными минимальными значениями для разных уровней расчётной сейсмичности.
Важно: эти цифры относятся именно к антисейсмическим поясам в области действия СП 14.13330.2018. Нельзя брать их как готовый «рецепт армопояса» для любого частного дома.
Что учитывать в Крыму
Для Крыма тема армопояса отличается от многих регионов прежде всего сейсмикой.
Нельзя решить вопрос одной фразой «у нас 7 баллов» или «здесь всегда 8 баллов». Расчётная сейсмичность относится к конкретной площадке и зависит в том числе от грунтовых условий. СП 14.13330.2018 привязывает категорию грунтов к инженерным изысканиям, а для ряда объектов требует уточнения расчётной сейсмичности площадки.
Практический вывод для частного дома простой: если проектировщик использует сейсмическую схему каменного здания, пояс рассматривается не отдельно, а вместе с:
- материалом и категорией кладки;
- расположением продольных и поперечных несущих стен;
- перекрытиями и их связью со стенами;
- вертикальным армированием или железобетонными включениями, если они предусмотрены;
- фундаментом и общей пространственной схемой здания.
Поэтому в Крыму особенно опасен подход «сосед залил четыре прутка — сделаем так же». Даже два внешне похожих дома могут иметь разные пролёты, грунты, стены, перекрытия и расчётную сейсмичность площадки.
Что армопояс не исправляет
У армопояса есть важное психологическое свойство: он выглядит настолько основательно, что ему начинают приписывать возможности, которых у него нет.
Он не исправит:
- неправильно выбранный фундамент;
- неравномерные осадки основания;
- слабую или плохо выполненную кладку;
- недостаточную ширину простенков;
- ошибочную расстановку несущих стен;
- неправильно рассчитанные перемычки;
- неудачную схему перекрытия или кровли;
- отсутствие требуемых вертикальных связей в сейсмической системе.
Если конструктив дома изначально противоречив, усиление одного горизонтального уровня не превращает его автоматически в надёжную систему.
Именно поэтому вопрос о поясе логично решать не отдельно от коробки дома, а вместе с расположением несущих стен.
Пять типичных ошибок
1. Копировать размер и арматуру из чужой стройки
Фраза «все делают 200 × 200 и четыре двенадцатых» удобна, но инженерного смысла сама по себе не имеет. Один и тот же пояс может работать как распределительный элемент, как обвязка под крышу или как часть антисейсмической системы — расчётные требования будут различаться.
2. Делать пояс только по наружному периметру
Если конструктивная схема требует связи внутренних несущих стен с наружными, кольцо только по фасаду может не решить задачу пространственной работы здания.
3. Забывать об узлах в углах и пересечениях
Непрерывность важна не на прямом участке стены, а прежде всего там, где меняется направление и сходятся несущие элементы.
4. Считать, что чем больше бетона и арматуры, тем лучше
Избыточный пояс увеличивает собственный вес, расход материалов и теплотехническую неоднородность наружной стены. Лишний бетон не заменяет расчёт.
5. Не решать теплотехнику наружной стены
Железобетон проводит тепло заметно лучше многих стеновых блоков. Если пояс занимает значительную часть толщины наружной стены и остаётся без продуманного утепления, он может стать выраженным мостиком холода.
В однослойных стенах этот узел нужно проектировать одновременно как несущий и теплотехнический: несъёмная опалубка, наружный теплоизоляционный слой или другое решение должны быть частью системы стены, а не исправлением после заливки бетона.
Как понять, что именно должно быть в проекте
В рабочем проекте недостаточно увидеть на разрезе серую полосу с подписью «армопояс».
Для нормального выполнения должны быть понятны как минимум:
- уровень и участки расположения пояса;
- его связь с наружными и внутренними несущими стенами;
- геометрия сечения;
- класс бетона;
- продольное и поперечное армирование;
- анкеровка и стыки арматуры;
- связь с перекрытием, мауэрлатом или другими элементами;
- решение наружного контура по теплотехнике;
- отверстия и проходы инженерных коммуникаций, если они допустимы;
- последовательность бетонирования и требования к опалубке.
Если на стройке эти параметры определяют словами «так всегда делаем», проект фактически заменяют опытом конкретной бригады.
Где можно сэкономить, а где не стоит
Экономить можно на способе устройства опалубки, если он сохраняет проектную геометрию и качество бетонирования. В разных стеновых системах для этого используют съёмную опалубку, специальные U-блоки или другие проектные решения.
Не стоит экономить на том, что определяет работу самого элемента: расчёте, непрерывности, анкеровке, защитном слое, качестве бетона и арматуры, соединении с соседними конструкциями.
И ещё один важный момент: не нужно делать лишние железобетонные пояса только потому, что они кажутся недорогой страховкой. Хороший проект может как добавить необходимый пояс, так и показать, что отдельный пояс на конкретном уровне не нужен, потому что его функцию уже выполняет другая конструкция.
Коротко: что выбрать
Если дом кирпичный, из керамических, бетонных или ячеистобетонных блоков, не ищите универсальную схему армопояса по материалу стены.
Сначала нужно ответить на четыре вопроса:
- На каком уровне появляется нагрузка или необходимость связать стены?
- Какое перекрытие или покрытие опирается на кладку?
- Как устроена система несущих стен?
- Какие требования по сейсмичности действуют для площадки и конструктивной схемы?
После этого становится понятно, нужен ли отдельный пояс, где именно он должен проходить и какую работу выполнять.
Главная мысль проста: армопояс полезен не количеством бетона, а тем, насколько правильно он встроен в конструктив дома.
