Что предусмотреть по электрике, воде и вентиляции до заказа кухни

Короткий ответ

До окончательной разводки коммуникаций нужно знать планировку кухни, положение мойки и техники, тип вытяжки и монтажные требования выбранных приборов. После этого по проекту мебели составляют карту электрики, воды, канализации и вентиляции и передают её профильным специалистам на проверку.

Главный принцип:

Сначала проект кухни и техника → затем инженерные привязки → затем черновые работы → после отделки контрольный замер и запуск мебели в производство.

Нормативный минимум розеток не заменяет такого проектирования. СП 256.1325800.2016 требует в кухнях квартир не менее четырёх розеток 10(16) А, но современная кухня часто содержит гораздо больше постоянно и периодически подключаемых приборов. То есть считать нужно не «розетки вообще», а реальные нагрузки и сценарии использования.

Почему коммуникации нельзя проектировать отдельно от мебели

Представим обычную кухню длиной 3–4 метра. Электрик заранее поставил несколько розеток, сантехник вывел воду примерно в зоне будущей мойки, вентиляционная решётка находится у потолка. Кажется, что инженерная часть готова.

После проектирования мебели выясняется:

• розетка попала за корпус посудомоечной машины;
• водяные краны оказываются за техникой и к ним невозможно подлезть;
• канализация пересекает выдвижной ящик;
• фильтр и измельчитель не помещаются под мойкой одновременно;
• для вытяжки приходится вырезать несколько шкафов;
• розетка холодильника оказывается недоступной;
• рабочая зона остаётся без свободной точки для мелкой техники.

Это не обязательно ошибки электрика или мебельщика. Чаще причина в том, что каждый проектировал свою часть без общего плана.

Что должно быть известно до окончательной разводки

Для простой кухни достаточно предварительного проекта, но он должен быть достаточно точным, чтобы инженерные точки можно было привязать к реальным модулям.

Нужно определить:

• положение мойки;
• место посудомоечной машины;
• расположение варочной панели;
• место духового шкафа;
• холодильник — встроенный или отдельно стоящий;
• микроволновую печь и другую встроенную технику;
• тип вытяжки;
• расположение существующего вентиляционного канала;
• оборудование под мойкой: фильтр, измельчитель, система защиты от протечек;
• подсветку рабочей зоны и шкафов;
• какие приборы будут постоянно стоять на столешнице.

Для встроенной техники желательно выбрать конкретные модели, а не только категории. Именно инструкция производителя задаёт размеры ниши, вентиляционные зазоры, мощность, допустимый способ подключения и требования к водяным или сливным шлангам.

Электрика: сначала список техники, потом розетки

Кухонная электрика состоит из двух разных задач:

1. питание стационарной и встроенной техники;
2. удобные рабочие розетки для приборов на столешнице.

Если смешать эти задачи и просто «поставить побольше розеток», часть из них всё равно может оказаться бесполезной.

Составьте ведомость оборудования

Удобно пройти по кухне прибор за прибором.

После этого электрик видит не абстрактную кухню, а реальный набор нагрузок.

Не используйте «универсальную высоту» как готовый проект

В интернете легко найти схемы: холодильник — столько сантиметров, посудомойка — столько, вытяжка — столько. Такие картинки полезны только как напоминание о точках, которые нужно предусмотреть.

Точные координаты зависят от:

• высоты цоколя;
• глубины шкафов;
• конструкции конкретного прибора;
• расположения соседнего модуля;
• задней стенки мебели;
• способа подключения;
• требований производителя техники.

Поэтому правильная последовательность такая:

проект мебели → модель техники → монтажная инструкция → координаты подключения.

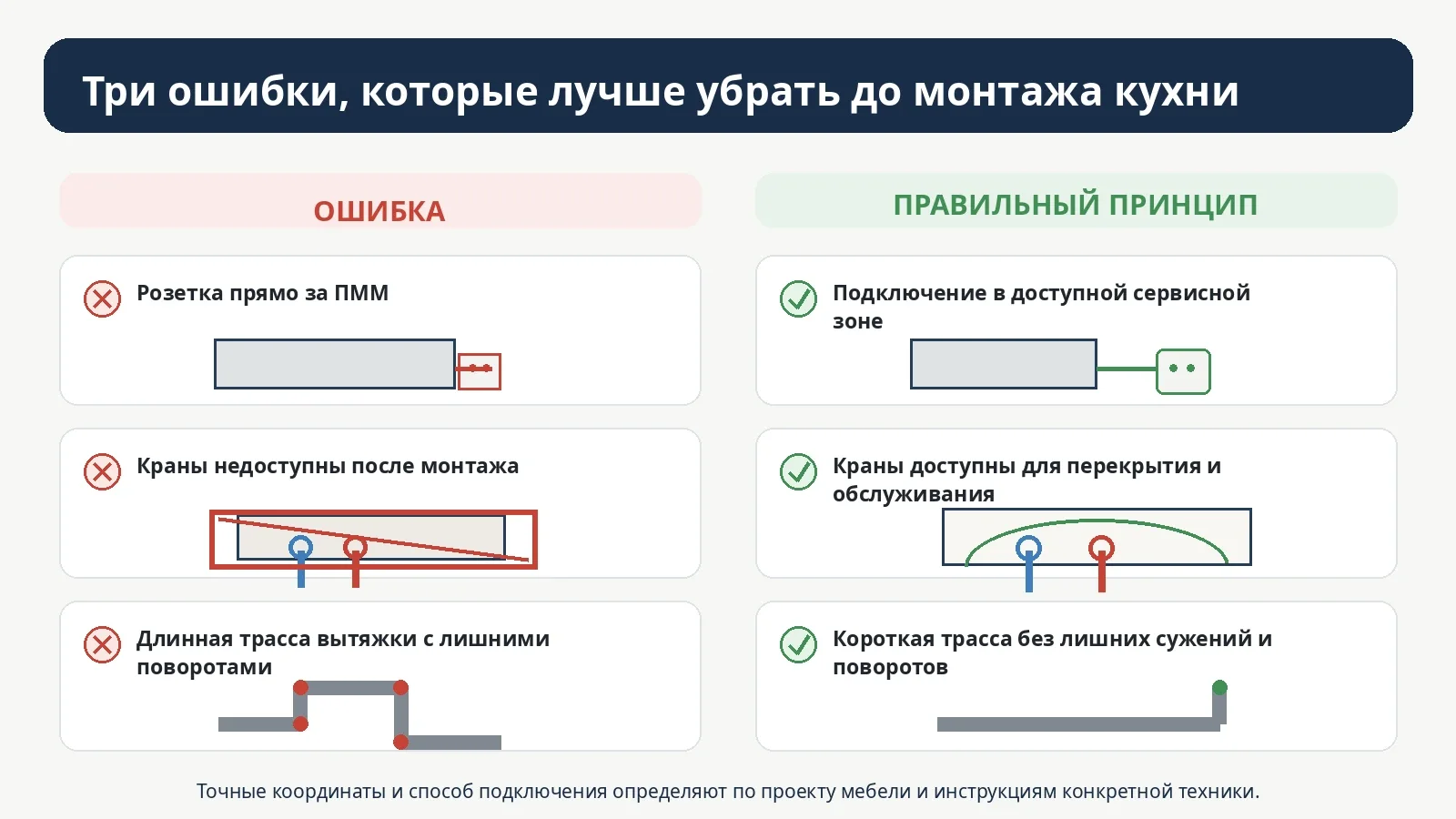

Розетка не должна мешать встроенной технике

Встроенная посудомоечная машина, духовой шкаф или холодильник используют почти всю глубину монтажной ниши. Розетка и вилка, выступающие из стены, могут не позволить прибору встать на проектное место.

Поэтому точку питания часто размещают в доступной сервисной зоне, например в соседнем шкафу, если это совместимо с инструкцией конкретной техники.

Но превращать это в универсальное правило тоже нельзя: некоторые приборы имеют собственные требования к месту подключения.

Главное, чтобы соединение:

• не мешало установке;
• не пережималось корпусом;
• оставалось доступным для обслуживания;
• соответствовало инструкции прибора.

Мойка и электрические точки должны проектироваться вместе

СП 256.1325800.2016 прямо запрещает размещать розетки под и над мойками. Это особенно важно для кухни, где в шкафу под мойкой одновременно могут находиться вода, фильтр, измельчитель, датчики протечки и электрическое оборудование.

Если под мойкой требуется питание, конкретное решение должен определить электрик с учётом геометрии шкафа, расположения труб, сифона и требований электробезопасности.

Мощная техника требует расчёта, а не свободной розетки

Варочная панель, духовой шкаф и другие мощные приборы нельзя подключать по принципу «куда удобнее». Нужно учитывать:

• фактическую мощность прибора;
• параметры сети квартиры или дома;
• выделенную мощность объекта;
• существующую проводку;
• сечение кабелей;
• защитную аппаратуру;
• схему конкретного производителя.

Количество линий, номиналы автоматов и параметры защитных устройств определяет специалист по электрике. Мебельщик должен дать ему расположение и перечень оборудования, но не заменять электротехнический расчёт.

Рабочие розетки считайте по сценарию использования

Отдельно подумайте о приборах, которые стоят или периодически появляются на столешнице:

• чайник;
• кофемашина;
• тостер;
• блендер;
• мультиварка;
• зарядка;
• временно подключаемая техника.

Если все розетки заняты постоянно, после монтажа на столешнице неизбежно появятся тройники и удлинители. Это признак того, что проект не учёл реальное использование кухни.

Вода и канализация: важнее всего доступность

Сантехнические выводы должны не просто попасть «примерно в район мойки». Они должны оказаться в зоне, которая после монтажа мебели останется доступной.

Чаще всего основной сервисный узел располагают в шкафу под мойкой. Там могут одновременно находиться:

• холодная и горячая вода;
• запорные краны;
• сифон;
• канализация;
• подключение посудомоечной машины;
• фильтр;
• система обратного осмоса;
• измельчитель;
• датчики и клапаны защиты от протечек.

Поэтому внутреннюю компоновку этого шкафа желательно продумать заранее.

Посудомоечная машина требует сразу трёх коммуникаций

Для посудомойки нужны:

• вода;
• слив;
• электричество.

Производители отдельно предупреждают, что подающий и сливной шланги нельзя перегибать и пережимать. У конкретной модели есть допустимая схема подключения и ограничения по трассе шлангов.

Поэтому фраза «поставим посудомойку рядом с мойкой, а потом подключим» ещё не является проектом.

Не выводите краны и трубы прямо за техникой без проверки

Выступающий кран, фитинг или труба может уменьшить полезную глубину ниши и помешать прибору задвинуться полностью. Ещё хуже, если после установки техники кран становится недоступным.

Практический принцип простой:

соединения, которые могут потребовать перекрытия, осмотра или обслуживания, должны оставаться доступными после установки кухни.

Канализация влияет на ящики и внутреннее оснащение

Канализационная труба и сифон могут конфликтовать с:

• выдвижными ящиками;
• системами сортировки мусора;
• полками;
• фильтрами;
• измельчителем;
• задними стенками шкафов.

Если нужен глубокий ящик под мойкой или сложная система хранения, её нужно согласовать с реальным положением труб ещё до производства мебели.

Вентиляция: вытяжка над плитой не заменяет вентиляцию кухни

Здесь особенно важно разделить две системы.

Кухонная вытяжка собирает загрязнённый воздух непосредственно над зоной приготовления.

Вентиляция помещения обеспечивает требуемый воздухообмен кухни в целом.

Это не одно и то же.

Для многоквартирных жилых зданий СП 54.13330.2022 устанавливает в режиме обслуживания воздухообмен для кухни с электрической плитой 60 м³/ч, а для кухни с газовой плитой — 100 м³/ч. Эти значения относятся к вентиляции помещения, а не являются рекомендацией по «мощности вытяжки над плитой».

В квартире нельзя автоматически подключать вытяжку к любой решётке

СП 60.13330.2020 запрещает подключать индивидуальные кухонные вытяжки и другие устройства со встроенным вентилятором к воздуховодам вытяжной системы, которые обслуживают также другие квартиры.

Поэтому перед проектированием верхних шкафов нужно выяснить:

• что находится за существующей вентиляционной решёткой;
• обслуживает ли канал только эту квартиру или несколько квартир;
• допускается ли механическое подключение вытяжки;
• нужен ли рециркуляционный режим;
• как сохранить работоспособность вентиляции помещения.

Совет «закройте решётку шкафом и вставьте туда трубу от вытяжки» нельзя считать универсально правильным.

Сначала выберите режим вытяжки

Есть два базовых варианта.

Отвод воздуха. Нужен допустимый канал и трасса воздуховода.

Рециркуляция. Воздух проходит через фильтры и возвращается в помещение. Отдельный вытяжной воздуховод для самой вытяжки не нужен, но вентиляцию помещения это не отменяет.

От выбранного режима зависит конструкция верхних шкафов, поэтому решение нужно принять до производства мебели.

Чем проще трасса воздуховода, тем лучше

Если используется вытяжка с отводом воздуха, диаметр воздуховода и допустимую схему подключения нужно брать из инструкции конкретной модели.

Общий практический принцип: избегать без необходимости

• длинных маршрутов;
• множества поворотов;
• резких сужений;
• пережатых гибких каналов.

Каждый лишний поворот и уменьшение сечения повышают сопротивление потоку. Поэтому трассу вытяжки желательно продумать вместе с верхними шкафами, а не после их установки.

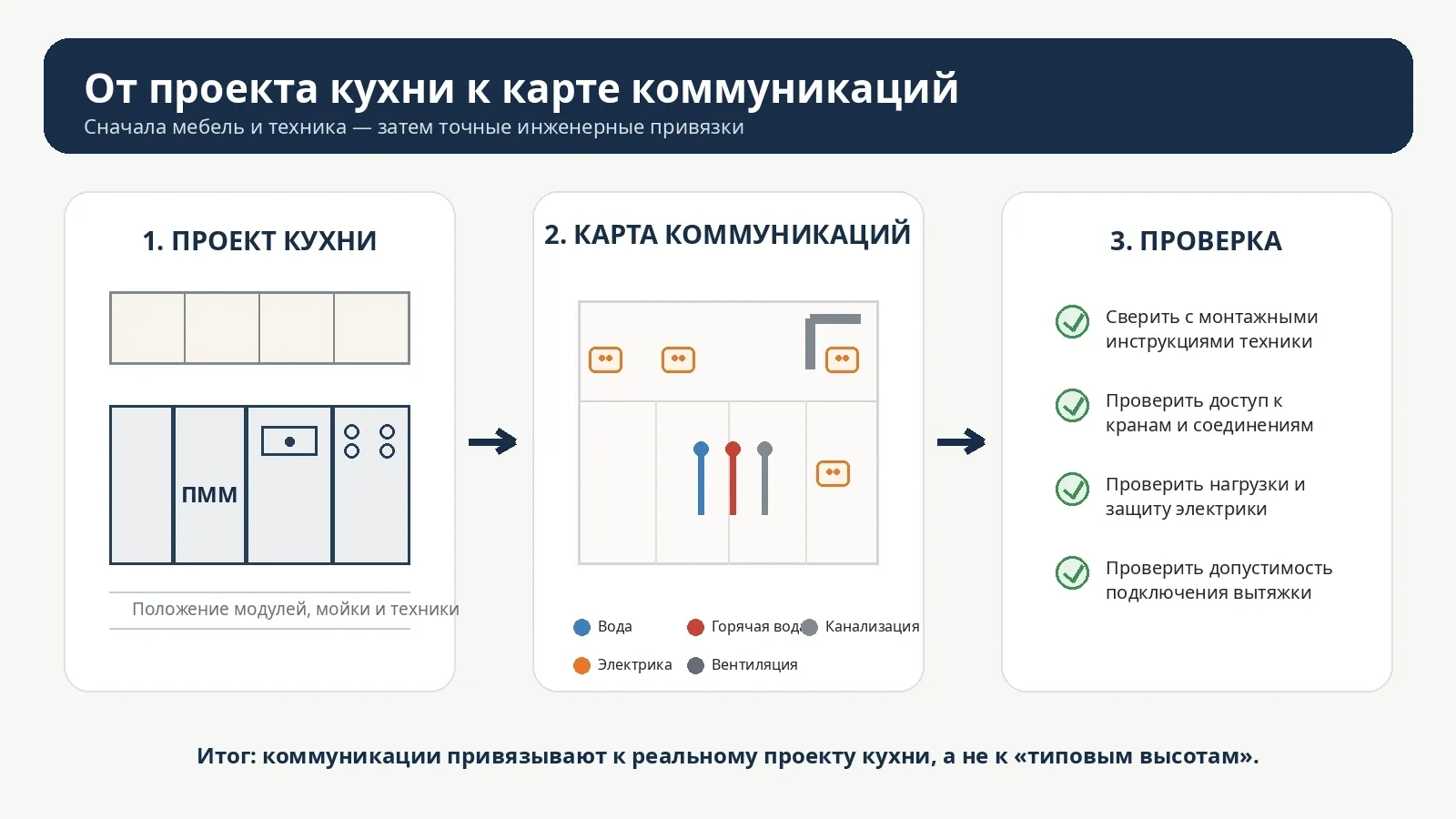

Как должен выглядеть нормальный план коммуникаций

Одной 3D-картинки кухни недостаточно. Рабочая схема должна связывать мебель с инженерией.

Желательно показать на ней:

• размеры помещения;
• границы мебельных модулей;
• положение мойки;
• расположение встроенной техники;
• уровень столешницы и фартука;
• электрические точки;
• выводы воды;
• канализацию;
• существующее вентиляционное отверстие;
• трассу вытяжки, если она нужна;
• выводы для подсветки;
• оборудование в шкафу под мойкой.

Координаты лучше привязывать к понятным постоянным базам — например к углу помещения и чистовому полу. Тогда на объекте не приходится переводить фразы вроде «чуть правее тумбы» в сантиметры.

Кто за что отвечает

Кухонный проект находится на стыке нескольких специальностей. Ошибка — считать, что всё должен решить один человек.

Кухонщик не должен сам назначать сечение кабеля и номиналы автоматов. Электрик не должен самостоятельно решать, где будет посудомойка. Сантехник не должен угадывать внутреннее устройство шкафа под мойкой.

Практический порядок действий

Оптимальная последовательность выглядит так:

1. Сделать предварительный замер помещения.
2. Выбрать планировку кухни.
3. Определить положение мойки и крупной техники.
4. Выбрать основные модели встроенной техники.
5. Получить предварительный проект мебели.
6. Нанести на него электрику, воду, канализацию и вентиляцию.
7. Передать инженерную часть профильным специалистам на проверку.
8. Уточнить точки и выполнить черновые работы.
9. Завершить отделку.
10. Провести контрольный замер.
11. Уточнить окончательные размеры и только затем запускать мебель в производство.

Если ремонт уже идёт и часть коммуникаций сделана, не обязательно переносить всё. Сначала наложите будущую кухню на существующие точки и определите реальные конфликты. Иногда достаточно перенести две розетки и один вывод, а не полностью переделывать инженерную часть.

Что действительно влияет на результат

Есть пять вещей, которые важнее красивой схемы розеток из интернета.

1. Конкретные модели техники

Особенно для встроенных приборов. Разница в нескольких сантиметрах, положении кабеля или вентиляционном зазоре может изменить конструкцию соседних модулей.

2. Доступ к обслуживаемым соединениям

Краны, сифоны и другие элементы, которые потенциально придётся перекрывать, чистить или менять, не должны становиться недоступными после монтажа.

3. Реальная мощность электроприборов

Она определяет электрическую схему гораздо сильнее, чем число нарисованных розеток.

4. Существующая вентиляционная система

Особенно в многоквартирном доме. Сначала нужно понять, куда вообще допустимо подключаться.

5. Совместная проверка мебели и инженерии

Даже хороший проект мебели может содержать неудобную инженерную привязку, если его не видел электрик или сантехник.

На что обычно обращают слишком много внимания

«На какой высоте делать розетки?»

Точный сантиметр имеет смысл только после появления проекта кухни. До этого он создаёт ложную точность.

«Сколько розеток должно быть?»

Нормативный минимум — не план современной кухни. Важнее перечень приборов, нагрузки и удобство использования.

«Как спрятать вообще все коммуникации?»

Спрятать — не значит сделать правильно. Обслуживаемые элементы должны оставаться доступными.

«Какая вытяжка мощнее?»

Если трасса воздуховода сделана неудачно или подключение к существующей вентиляции вообще недопустимо, одна цифра производительности проблему не решает.

Типичные ошибки

• Сделать всю электрику до проекта кухни.
• Разместить точки питания там, где они мешают встроенной технике.
• Вывести краны непосредственно за посудомоечной машиной без проверки глубины и доступа.
• Не продумать компоновку шкафа под мойкой.
• Забыть питание вытяжки, подсветки или оборудования внутри шкафов.
• Купить встроенную технику после запуска мебели в производство без согласования моделей.
• Закрыть существующую вентиляцию шкафами, не разобравшись в её работе.
• Спрятать соединения так, что для перекрытия воды нужно разбирать кухню.

Что учитывать в квартире и частном доме

В квартире

Особое внимание требуется к:

• существующей электрической мощности;
• состоянию и возможностям проводки;
• общедомовой вентиляции;
• невозможности произвольно менять общие инженерные системы;
• существующим стоякам и расположению канализации.

В частном доме

На этапе строительства возможностей больше. Можно заранее заложить:

• электрические линии под будущую кухню;
• воду и канализацию в удобной сервисной зоне;
• отдельное решение для кухонной вытяжки;
• коммуникации для острова или полуострова;
• подсветку и дополнительные системы.

Поэтому предварительный проект кухни полезен ещё до завершения инженерных работ дома.

Что учитывать в Крыму

Специальных «крымских высот розеток» не существует, поэтому искусственно менять общие правила не нужно.

Региональная специфика проявляется скорее в эксплуатации. В жаркий период холодильник и другая встроенная техника могут работать при высокой температуре помещения, поэтому особенно важно не перекрывать предусмотренные производителем вентиляционные зазоры.

Для частного дома кухонную вытяжку желательно рассматривать вместе с общей системой воздухообмена ещё на стадии проекта. Это проще и обычно аккуратнее, чем искать трассу через готовую отделку и мебель.

Где можно сэкономить, а где не стоит

Можно отложить часть мебельных аксессуаров, отказаться от редко используемого встроенного оборудования или упростить внутреннее наполнение шкафов.

Но экономия на инженерной подготовке часто превращается в переделку уже после отделки.

Не стоит экономить на:

• проверке электрических нагрузок;
• доступных запорных устройствах;
• надёжных соединениях воды;
• корректной трассе вытяжки;
• согласовании проекта кухни с коммуникациями;
• изучении монтажных инструкций конкретной техники.

Перенести точку на черновом этапе обычно гораздо проще, чем после плитки, фартука и установки мебели.

Коротко: что выбрать

Если ремонт только начинается, закажите или сделайте предварительный проект кухни до окончательной разводки коммуникаций. Не обязательно сразу покупать мебель, но должны быть известны модули, мойка и основная техника.

Если инженерия уже сделана, сначала совместите её с проектом и переносите только конфликтующие точки.

Если кухня уже запущена в производство, любые изменения воды, электрики или вентиляции согласуйте с изготовителем до монтажа.

Самая надёжная схема — не «мебель отдельно, коммуникации отдельно», а единый проект с последующей проверкой каждого инженерного раздела профильным специалистом.
